J&W Autoteile stellt CNC-gefräste nabenzentrische Abstandshalter für Automobil-Ersatzteilhändler, Großhändler und OEM-Partner weltweit her. Unsere Distanzstücke sind so konzipiert, dass sie eine genaue Verbindung zwischen der Fahrzeugnabe und dem Rad herstellen und dabei helfen, mehr Radfreiheit zu schaffen, breitere Rad-Reifen-Kombinationen aufzunehmen und die Spurweite zu vergrößern, während gleichzeitig die richtige Radzentrierung gewährleistet bleibt.
Im Vergleich zu standardmäßigen nasenzentrischen Distanzstücken werden nabenzentrische Distanzstücke mit einer Mittelbohrung und einer Nabenlippe hergestellt, die der Fahrzeugnabe entsprechen. Dieses Design trägt dazu bei, das Rad während der Installation konzentrisch zu positionieren und kann Vibrationen reduzieren, die durch eine falsche Radzentrierung verursacht werden.
Um unterschiedliche Fahrzeugplattformen und Aftermarket-Anforderungen zu unterstützen, stellt J&W Auto Parts mehrere gängige Konfigurationen her, darunter:

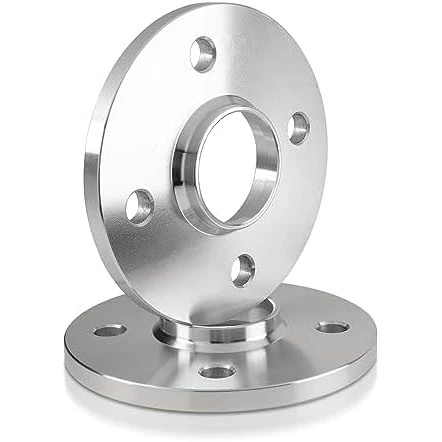

• 4-Loch-Nabenzentrierungsabstandshalter für Kompaktfahrzeuge.

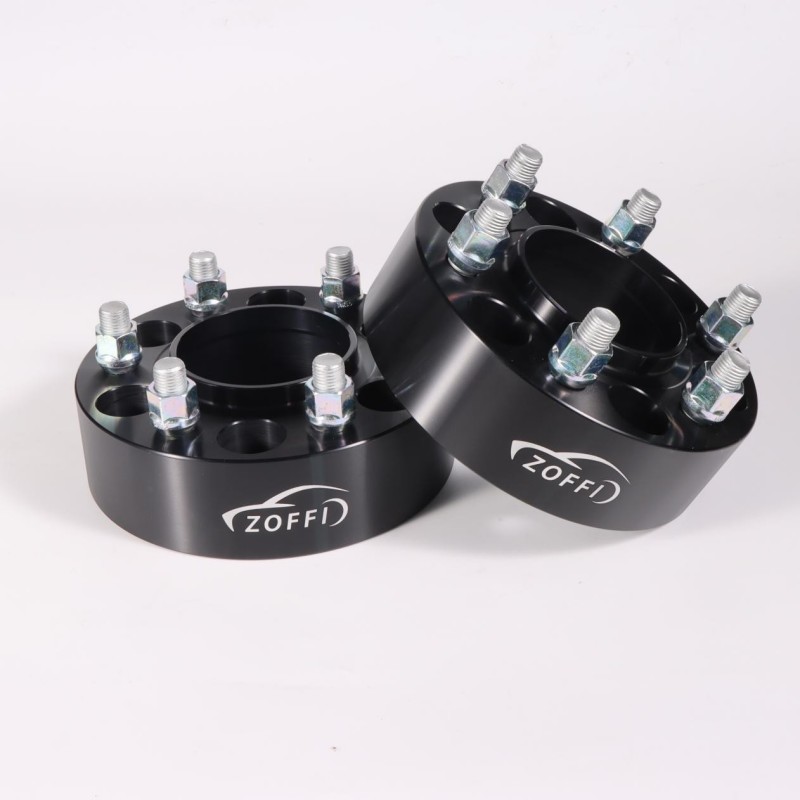

• 5-Loch-Nabenzentrierungsabstandshalter für die meisten Pkw, SUVs und leichten Lkw.
• Universelle hubzentrische Abstandshalter für eine breite Palette von Aftermarket-Anwendungen.
Bei der Auswahl eines Fertigungspartners geht es um mehr als den Vergleich der Stückpreise. Bearbeitungsgenauigkeit, Produktionskapazität, Qualitätsmanagement und technische Unterstützung tragen alle zu einer gleichbleibenden Produktqualität und langfristigen Lieferstabilität bei.
J&W Auto Parts mit Sitz in Zhejiang, China, betreibt eine spezielle Produktionsstätte für Radzubehör und unterstützt OEM- und ODM-Projekte für Kunden in verschiedenen Automobilmärkten.

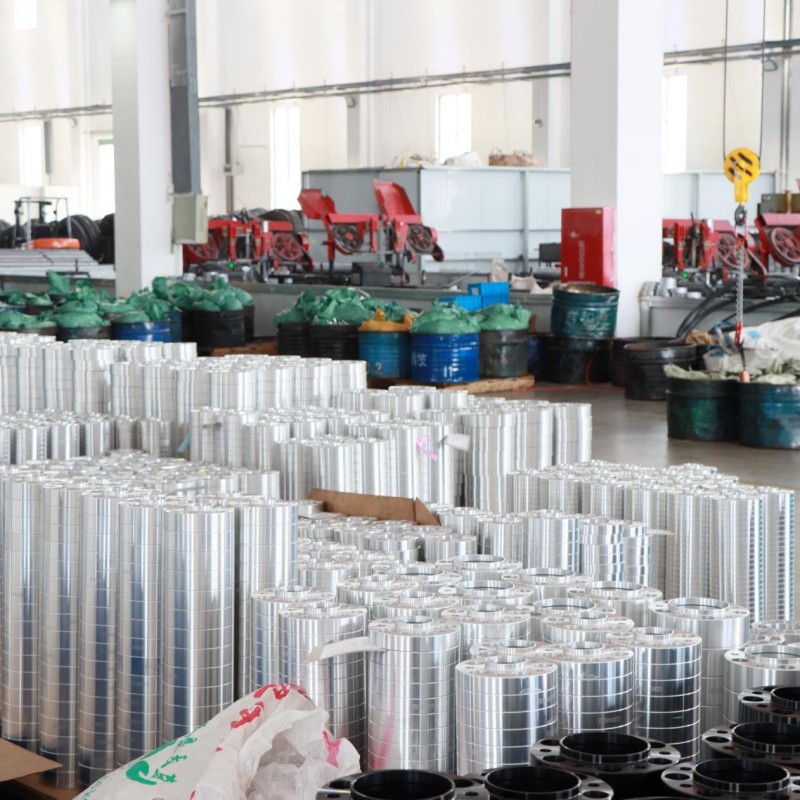

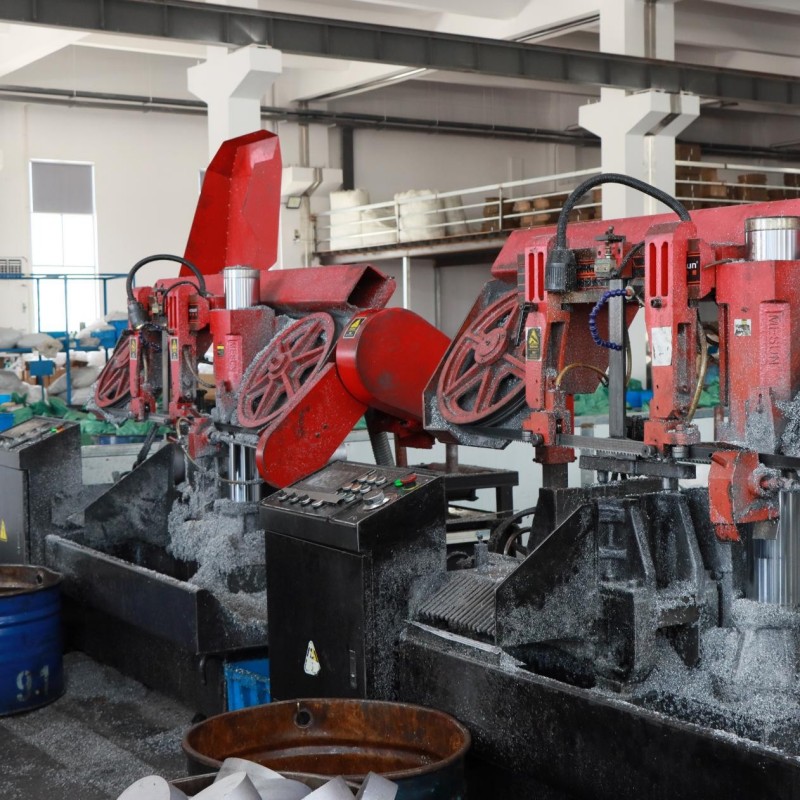

Unsere Produktionsstätte erstreckt sich über mehr als 10 Hektar und ist mit über 20 hochpräzisen CNC-Bearbeitungszentren sowie mehreren Tonnen schweren progressiven Stanzgeräten ausgestattet.
Diese Produktionskapazität ermöglicht es uns, eine gleichbleibende Bearbeitungsqualität sowohl bei Standardprodukten als auch bei kundenspezifischen Bestellungen aufrechtzuerhalten. Während der Produktion werden kritische Abmessungen wie die Mittelbohrung, das Schraubenmuster und die Dicke der Distanzstücke während des gesamten Bearbeitungsprozesses überprüft, um die Maßhaltigkeit vor der Oberflächenbearbeitung aufrechtzuerhalten.
Die Kombination aus CNC-Bearbeitung, Stanzen und einem etablierten Produktionsablauf ermöglicht es uns außerdem, sowohl die Produktion großer Mengen als auch flexible Fertigungspläne für kundenspezifische Projekte zu unterstützen.
Das Qualitätsmanagement ist in den gesamten Herstellungsprozess integriert, vom Eingang der Rohstoffe bis zur Endkontrolle vor dem Versand.
Unsere Fabrik arbeitet nach einem 5S-Managementsystem, das dazu beiträgt, standardisierte Produktionsabläufe und Prozesskonsistenz aufrechtzuerhalten. Eingehende Aluminiummaterialien werden einer spektrometrischen Analyse unterzogen, um die Legierungszusammensetzung zu überprüfen, bevor sie in die Produktion gehen.
Fertige Nabenzentrierungsabstandshalter werden gemäß unseren IATF 16949-Qualitätsmanagementverfahren einem 72-stündigen Salzsprühnebeltest unterzogen, um die Korrosionsbeständigkeit unter anspruchsvollen Betriebsbedingungen zu bewerten.
Zusätzlich zur Materialüberprüfung werden während der Bearbeitung mehrere Dimensionsprüfungen durchgeführt, um zu bestätigen, dass die wichtigsten Spezifikationen konsistent bleiben, bevor die Produkte verpackt und versendet werden.
Fahrzeugplattformen erfordern häufig unterschiedliche Radspezifikationen, sodass die kundenspezifische Fertigung ein wichtiger Bestandteil vieler Aftermarket-Projekte ist.
J&W Auto Parts bietet OEM- und ODM-Fertigungsdienstleistungen auf der Grundlage von Kundenzeichnungen, technischen Spezifikationen oder physischen Mustern an. Unser Engineering-Team arbeitet eng mit Kunden zusammen, um Produkte zu entwickeln, die den individuellen Fahrzeug- und Marktanforderungen gerecht werden.
Zu den Anpassungsoptionen gehören:
• Maßgeschneiderte Abstandshalterabmessungen und -dicken (von 3 mm bis 50 mm+)
• Maßgeschneiderte Pitch Circle Diameter (PCD)-Konfigurationen
• Maßgeschneiderte Abmessungen der Mittelbohrung (CB).
• Oberflächenbehandlungen einschließlich Eloxieren, Elektrophorese und lasergraviertes Branding
Unabhängig davon, ob es sich bei dem Projekt um die Großserienproduktion etablierter Produktlinien oder kleinere Stückzahlen für spezielle Fahrzeuganwendungen handelt, ist unser Fertigungssystem darauf ausgelegt, eine flexible Produktion bei gleichbleibender Bearbeitungsqualität zu unterstützen.
Die Materialauswahl hat direkten Einfluss auf die Festigkeit, Haltbarkeit und Langzeitleistung von Spurverbreiterungen.

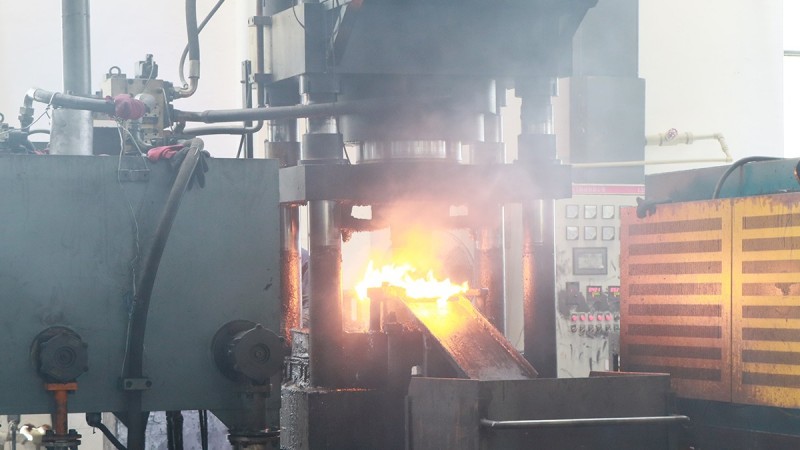

Abhängig von den Kundenanforderungen stellt J&W Auto Parts Nabenzentrierte Abstandshalter aus geschmiedeten Aluminiumlegierungen 6061-T6 oder 7075-T6 her. Diese Materialien werden häufig in Automobilkomponenten verwendet, da sie eine Kombination aus Festigkeit, Korrosionsbeständigkeit und Bearbeitungsstabilität bieten.
Im Vergleich zu Gussaluminium bietet geschmiedetes Aluminium im Allgemeinen eine höhere Streckgrenze und eine verbesserte Strukturkonsistenz und eignet sich daher für Anwendungen, bei denen wiederholte Kurvenbelastungen, Bremskräfte und wechselnde Straßenbedingungen auftreten.
Das ausgewählte Material wird mit CNC-Bearbeitung kombiniert, um während des gesamten Herstellungsprozesses eine gleichbleibende Abmessungen- und Oberflächenqualität beizubehalten.
Die Wahl des geeigneten Materials ist ein wichtiger Gesichtspunkt bei der Bewertung der Leistung von Spurverbreiterungen.
|
Besonderheit |
Geschmiedetes 6061-T6 / 7075-T6 Aluminium |
Aluminiumguss |
|
Streckgrenze |
Höhere strukturelle Festigkeit |
Geringere strukturelle Festigkeit |
|
Wärmeleistung |
Gute Wärmeableitung |
Abhängig von der Gussqualität |
|
Bearbeitungskonsistenz |
Geeignet für die Präzisions-CNC-Bearbeitung |
Kann je nach Gussverfahren variieren |
|
Maßgenauigkeit |
Gepflegt durch CNC-Bearbeitung |
Hängt von der Formgenauigkeit und der Gussqualität ab |
Die Materialauswahl sollte immer auf der beabsichtigten Fahrzeuganwendung, den Betriebsbedingungen und den technischen Anforderungen basieren.
Die richtige Radzentrierung ist einer der Schlüsselfaktoren für die Fahrstabilität nach dem Einbau von Spurverbreiterungen.
In vielen Fällen hängen Vibrationen nach dem Einbau mit der Passung zwischen Rad, Distanzstück und Fahrzeugnabe und nicht mit dem Distanzstück selbst zusammen. Wenn die Mittelbohrung oder Nabenlippe nicht mit den ursprünglichen Nabenabmessungen übereinstimmt, kann selbst eine kleine Abweichung die Radzentrierung während der Drehung beeinträchtigen.
Ein nabenzentrischer Abstandshalter wird mit einer Mittelbohrung und einer Nabenlippe hergestellt, die der Fahrzeugnabe entsprechen. Bei der Installation ermöglicht dieses Design, dass der Abstandshalter auf der Nabe sitzt, bevor das Rad montiert wird, und hilft dabei, das Rad konzentrisch zur Achse zu positionieren.
Im Vergleich zu standardmäßigen, nasenzentrierten Distanzstücken, deren Positionierung hauptsächlich auf den Radbolzen beruht, trägt ein richtig abgestimmtes nabenzentrisches Distanzstück dazu bei, einbaubedingte Vibrationen zu reduzieren, indem es die Radausrichtung zwischen Nabe und Rad verbessert.
Die korrekte Installation, das richtige Raddrehmoment und die Kompatibilität zwischen Distanzstück, Fahrzeugnabe und Rad sind wichtige Faktoren für das Erreichen der erwarteten Leistung.
Die Passgenauigkeit ist einer der wichtigsten Aspekte für Händler und Fahrzeughersteller. Um Kompatibilitätsprobleme zwischen verschiedenen Fahrzeugplattformen zu reduzieren, überprüft unser Ingenieurteam die Produktspezifikationen, bevor die Produktion beginnt.
Während der Produktentwicklung und -herstellung werden drei Schlüsseldimensionen überprüft.
Das Schraubenmuster bestimmt, wie das Distanzstück zur Fahrzeugnabe und zum Rad ausgerichtet ist.
Gängige Spezifikationen, einschließlich 5×114,3, 5×120 und andere vom Kunden benötigte Schraubenmuster, werden gemäß genehmigten technischen Zeichnungen bearbeitet. Während der Produktion werden die Positionen der Schraubenlöcher überprüft, um die Maßhaltigkeit aufrechtzuerhalten.
Die Mittelbohrung verbindet das Distanzstück mit der Fahrzeugnabe.
Eine ordnungsgemäß bearbeitete Mittelbohrung trägt dazu bei, dass das Distanzstück richtig in die Nabe passt und unterstützt die genaue Radpositionierung während der Installation. Abhängig von den Projektanforderungen werden die Abmessungen der Mittelbohrung gemäß Kundenzeichnungen oder OEM-Spezifikationen hergestellt.
Die Dicke der Distanzstücke beeinflusst den Radspielraum und die Fahrzeugpassung.
Unterschiedliche Fahrzeugplattformen erfordern je nach Bremskomponenten, Aufhängungsgeometrie, Radversatz und Kotflügelabstand unterschiedliche Dicken.
J&W Auto Parts stellt kundenspezifische Abstandshalterdicken gemäß Kundenspezifikationen her, um unterschiedliche Installationsanforderungen zu unterstützen und gleichzeitig eine gleichbleibende Bearbeitungsqualität während der gesamten Produktion aufrechtzuerhalten.
Die zentrischen Nabenabstandshalter von J&W Auto Parts werden für eine Vielzahl von Automobilanwendungen geliefert, darunter:
• Personenkraftwagen
• SUVs
• Pickup-Trucks
• Geländewagen
• Leistungs- und Sportwagen
• Aftermarket-Rad-Upgrades
• Änderungen an Federung und Radmontage
• OEM-Ersatzprojekte
• Private-Label-Aftermarket-Marken
Unsere OEM- und ODM-Fertigungsdienstleistungen unterstützen auch Händler, Importeure und Automobilmarken, die maßgeschneiderte Spezifikationen für regionale Märkte benötigen.
Ein nabenzentrischer Abstandshalter wird mit einer Mittelbohrung und einer Nabenlippe hergestellt, die den Abmessungen der Fahrzeugnabe entsprechen. Durch diese Konstruktion kann das Rad während der Montage durch die Nabe zentriert werden.
Ein nasenzentrierter Abstandshalter enthält keine Nabenlippe und stützt sich bei der Positionierung hauptsächlich auf die Radbolzen. Abhängig von der Installation und dem Fahrzeugeinsatz kann dies die Möglichkeit von Radzentrierungsabweichungen erhöhen.
Die am häufigsten verwendeten Materialien sind geschmiedete Aluminiumlegierungen 6061-T6 und 7075-T6.
Diese Materialien werden häufig ausgewählt, da sie eine Kombination aus struktureller Festigkeit, Korrosionsbeständigkeit und Bearbeitungsstabilität bieten und sich daher für präzisionsgefertigte Automobilkomponenten eignen.
Die Materialauswahl hängt von der vorgesehenen Anwendung, dem Fahrzeugtyp und den Kundenanforderungen ab.
Ein ordnungsgemäß hergestellter Nabenzentrierungsabstandshalter kann dazu beitragen, Vibrationen zu reduzieren, die durch eine falsche Radzentrierung verursacht werden, wenn seine Abmessungen sowohl mit der Fahrzeugnabe als auch mit der Radmittenbohrung übereinstimmen.
Vibrationen können jedoch auch durch Radwuchtung, Reifenzustand, Aufhängungskomponenten, Einbauverfahren oder falsche Drehmomentwerte verursacht werden. Aus diesem Grund sollten vor dem Fahrzeugbetrieb immer die korrekte Installation und Kompatibilität der Komponenten überprüft werden.
