Messen Sie den Außenabstand mit einem Lineal und überprüfen Sie dann den Innenbereich und die Montageschnittstellen.Notieren Sie Rad und Reifen, PCD, Fahrzeugnabe, Radmittenbohrung, Einpresstiefe, Hardware und verfügbare Radtaschentiefe. Wählen Sie eine Dicke unterhalb des statischen Außenspalts und bestätigen Sie die vollständige Montage am Fahrzeug.

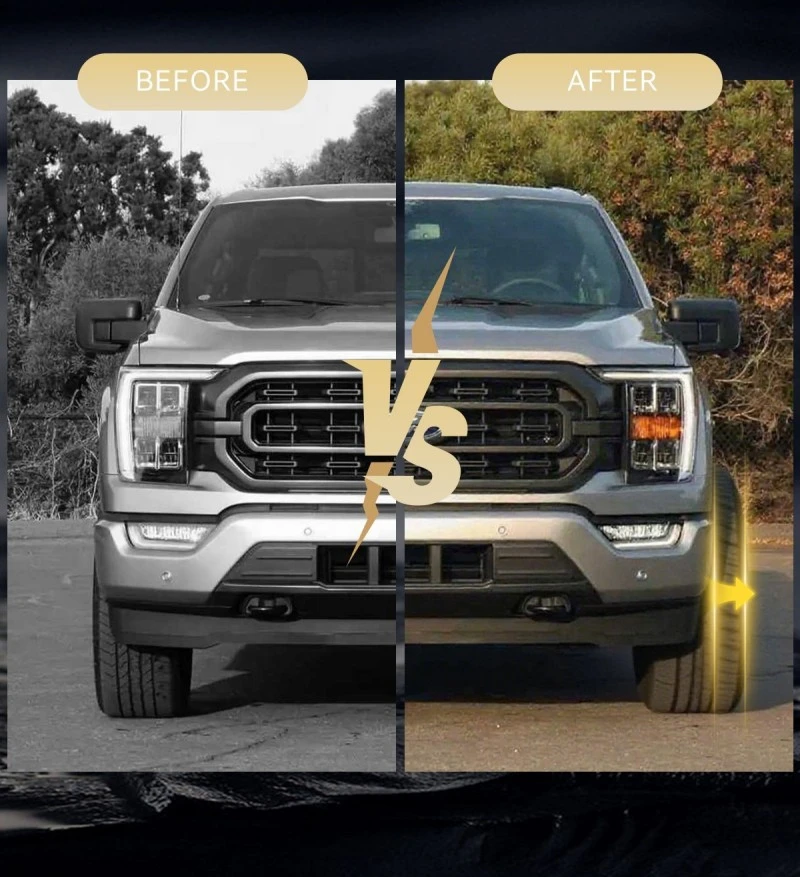

Ein Distanzstück kann ein Rad um seine Nenndicke nach außen verschieben, aber das bedeutet nicht, dass jeder verfügbare Millimeter genutzt werden sollte. Ein geparktes Fahrzeug zeigt nur eine Position an. Reifenform, Lenkeinschlag, Federweg, Radrückenpolstergeometrie und Bremsbeschläge können den bei der ersten Messung verfügbaren Spielraum verringern.
Verwenden Sie diese Seite als Messspeiche in unserem Spurverbreiterungs-Cluster. Beginnen Sie für die vollständige Spezifikationssequenz mit demMontageanleitung für Spurverbreiterungen. Informationen zur Produkttypauswahl finden Sie unterSlip-On- oder Schraub-Spurverbreiterungen.
Beginnen Sie mit der aktuellen Rad- und Reifenbasislinie
Messen Sie das Fahrzeug in seiner normalen Betriebskonfiguration: korrekter Reifendruck, vollständig aufgesetzte Räder und Fahrzeug, das in normaler Fahrhöhe auf einer ebenen Fläche steht. Notieren Sie alle Änderungen an Federung, Bremse oder Karosserie, bevor Sie zu einem Distanzstück greifen.
| Zuerst aufnehmen | Wo es zu finden ist | Warum es das Ergebnis verändert |
|---|---|---|
| Radbreite und Offset | Radmarkierung, Zeichnung oder Herstellerangaben | Definiert die aktuelle Innen- und Außenposition des Rades |
| Reifengröße und tatsächliche Querschnittsbreite | Seitenwand plus physische Inspektion | Der Reifen befindet sich möglicherweise am nächsten zum Kotflügel oder zur Aufhängung |
| Fahrzeug, Baujahr, Ausstattung und Achse | Fahrzeugunterlagen und Servicedaten | Brems-, Naben- und Federungspakete können unterschiedlich sein |
| PKD- und Zentrumsdurchmesser | Verifizierte Anwendungsdaten oder genaue Messung | Steuert, ob das Teil ausgerichtet und lokalisiert werden kann |
| Befestigungstyp | Bolzen oder Bolzen, Gewinde, Sitz und nutzbare Länge | Steuert die Befestigung und den Gewindeeingriff |
Zu den nützlichen Werkzeugen gehören ein starres Lineal, ein Millimeterlineal, ein Messschieber, ein Tiefenmesser und eine Möglichkeit, Fotos und Maße aufzuzeichnen. Kriechen Sie nicht unter ein nicht unterstütztes Fahrzeug und arbeiten Sie nicht um es herum. Abstandskontrollen, die das Anheben, Lenken oder Einfedern der Aufhängung erfordern, gehören einem entsprechend ausgerüsteten Techniker an.
Messen Sie den äußeren Kotflügelspalt mit einem Haarlineal
Die offizielle Messmethode von Eibach legt ein Lineal an den nächstgelegenen äußeren Kotflügelpunkt und misst vom äußersten Punkt des Rads oder Reifens bis zu dieser Linie. Eibach empfiehlt, einen Abstandshalter zu wählen, der etwas dünner ist als der gemessene Abstand bündig zum Kotflügel. Siehe dieEibach PRO-SPACER Messanleitung.
- Finden Sie den Punkt mit dem geringsten Abstand.Es befindet sich oft in der Nähe der Mitte des Radkastens, aber prüfen Sie die gesamte Öffnung.
- Halten Sie das Lineal senkrecht.Es sollte die Kotflügelbegrenzung darstellen, ohne sich nach innen oder außen zu neigen.
- Horizontal messen.Messen Sie von der Reifenseitenwand oder der Radfläche – je nachdem, was weiter herausragt – bis zum Lineal.
- Wiederholen Sie dies vorne und hinten.Die beiden Achsen können unterschiedliche Räder, Karosserieabstände oder Zielpositionen verwenden.
- Notieren Sie das kleinste Ergebnis.Verwenden Sie als Ausgangspunkt die begrenzende Seite und nicht die größte Lücke.
Überprüfen Sie die Innenseite, bevor Sie die Dicke festlegen
Durch die Bewegung nach außen entsteht möglicherweise Spielraum für den Bremssattel oder die Aufhängung, sie verändert jedoch auch die Laufrichtung des Reifens im Verhältnis zum Kotflügel und Innenschuh. Überprüfen Sie den Bremssattel, den Achsschenkel, die Querlenker, die Feder oder das Gewindefahrwerk, die Innenauskleidung, die Schläuche, die Verkabelung und alle Ausgleichsgewichte. Die nächstgelegene Komponente kann von vorne nach hinten unterschiedlich sein.
Drehen Sie die Lenkung ggf. von Anschlag zu Anschlag und prüfen Sie den gesamten Weg. Für die dynamische Überprüfung sind außerdem eine Federungskompression und eine realistische Belastung erforderlich. Die Einbauanleitung von Eibach sieht vor, nach dem Einbau den Reifen-/Kotflügelabstand, die Bremsleitungen und die Sensorkomponenten zu prüfen; Vor der Probefahrt muss sich das Rad frei drehen können.
Übersetzen Sie die Lücke in eine konservative Dicke
äußere Positionsänderung ≈ AbstandhalterdickeEin 12-mm-Distanzstück verschiebt dasselbe Rad um etwa 12 mm nach außen.
Wenn der kleinste gemessene Außenspalt 18 mm beträgt, ist 18 mm nicht automatisch das richtige Teil. Es handelt sich um den statischen Abstand zur von Ihnen gemessenen Linie. Die gewählte Dicke erfordert einen Spielraum für Reifendurchbiegung, Lenkbewegung, Federungskompression und Messunsicherheit.
Die gleiche Dicke verringert auch den effektiven Radversatz. Ein mit ET45 gekennzeichnetes Rad mit einer 12-mm-Distanzscheibe sitzt ungefähr wie ET33 mit dem gleichen Rad. Verwenden Sie die Formel als Positionsüberprüfung, nicht als endgültige Antragsgenehmigung.
Ein Reifen, der im geparkten Zustand optisch bündig ist, kann bei Kurvenfahrt, Belastung oder Kompression die Karosserie berühren. Wenn das dynamische Spiel nicht überprüft werden kann, erhöhen Sie die Dicke des Distanzstücks nicht.
Nabe, Radbohrung und Zentrierlippe messen

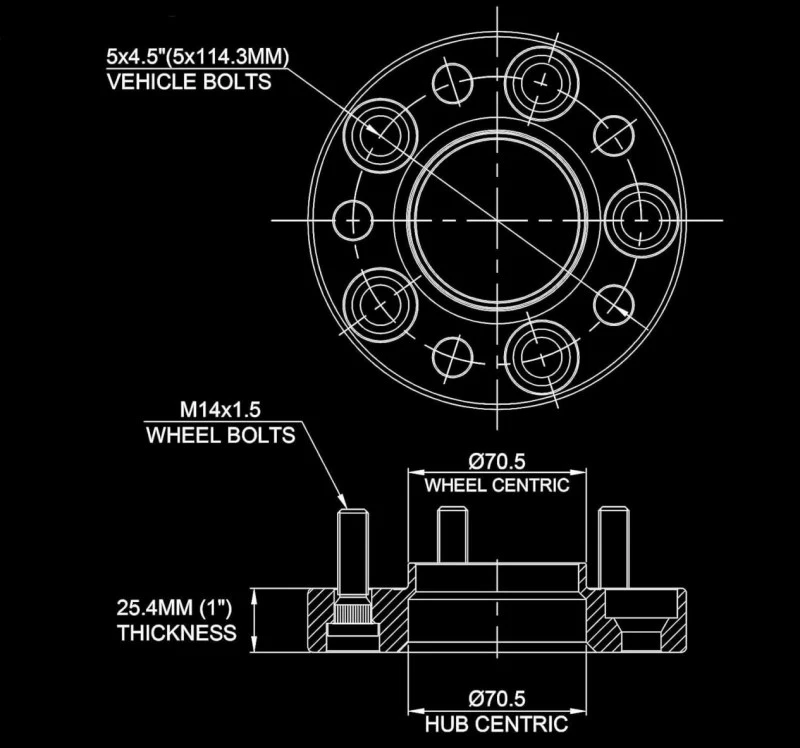

Ein nabenzentrierter Abstandshalter hat zwei Montageseiten. Die Innenbohrung befindet sich über der Fahrzeugnabe; Die Außenlippe fixiert das Rad oder seine zugelassene Zentrieranordnung. Messen oder überprüfen Sie:
- Außendurchmesser der Fahrzeugnabe;
- Verfügbare Naben-Lippen-Höhe für das Distanzstück;
- Basisfase, Radius und alle hervorstehenden Retentionsteile;
- Radmittenbohrung;
- Radrückenpolsteraussparung und die für die Distanzlippe verfügbare Tiefe.
Eine Ablesung des Nenndurchmessers mit einem Messschieber reicht nicht aus, wenn eine Fase oder ein Radius verhindert, dass das Distanzstück die Montagefläche erreicht. Passen Sie beide Schnittstellen trocken an und vermeiden Sie sichtbare Lücken oder Wackelbewegungen.
Messen Sie die Befestigungselemente, nachdem das Abstandhaltersystem bekannt ist
Für ein Slip-On-System, das längere Radschrauben erfordert, gibt H&R an, dass die Ersatzschraube um die Distanzscheibenbreite länger sein sollte als die Originalschraube. Der Kopf oder Sitz muss zum Rad passen. Es istTRAK+-AnwendungshinweisGibt außerdem gewindespezifische Eingriffswerte anstelle einer universellen Windungszahl an.
| Hardware-Bereich | Messen oder überprüfen | Häufiger Fehler |
|---|---|---|
| Faden | Durchmesser und Steigung | Sortierung nach Schlüsselweite |
| Sitz | Konisch, Kugelradius oder Flach-/Schaftsystem | Passendes Gewinde, aber nicht der Radsitz |
| Nutzlänge | Länge, die tatsächlich in die Nabe oder Mutter eintritt | Vergleich der Gesamtschraubenlänge mit unterschiedlichen Kopfdesigns |
| Bolzenrändel | Rändeldurchmesser und -länge für Einpressbolzen | Vorausgesetzt, jeder längere Bolzen passt zur Nabe |
Bei angeschraubten Distanzstücken den Stehbolzenüberstand und die Radtaschen messen
Ein anschraubbarer Abstandshalter schafft eine zweite Befestigungsschnittstelle. Nachdem das Distanzstück an der Nabe befestigt wurde, muss jedes ursprüngliche Bolzen- oder Bolzenende, das über die Distanzstückfläche hinausragt, in eine geeignete Aussparung im Radrückenpolster passen. Eibach weist darauf hin, dass einige Anschraubsysteme Leichtmetallräder mit Taschen oder Ausschnitten erfordern, damit das Rad bündig sitzt.
erforderliche Taschentiefe > verbleibender Hardware-ÜberstandPlanen Sie einen praktischen Spielraum ein; Kontakt ist nicht akzeptabel.
Messen Sie den Überstand von der fertigen Distanzstückfläche und messen Sie dann die nutzbare Taschentiefe und den Durchmesser im Rad. Überprüfen Sie jede Tasche, da die Gussteile und die Bearbeitung der Räder variieren können. Schleifen Sie das Rad nicht und verändern Sie die Bolzen nicht, es sei denn, die genaue, vom Hersteller genehmigte Anwendung erfordert und erlaubt dies ausdrücklich.
Verwenden Sie ein Maßarbeitsblatt pro Radpaket
| Feld | Front | Hinteren | Beweis |
|---|---|---|---|
| Radgröße/Einpresstiefe | _____ | _____ | Radmarkierung oder -zeichnung |
| Reifengröße / nächstgelegener Punkt | _____ | _____ | Seitenwand und Foto |
| Statischer Außenspalt | _____ mm | _____ mm | Linealmessung |
| PKD/Nabendurchmesser | _____ | _____ | Servicedaten oder Messung |
| Radmittenbohrung | _____ mm | _____ mm | Radzeichnung oder Bremssattel |
| Gewinde / Sitz / Nutzlänge | _____ | _____ | Original-Hardware-Vergleich |
| Bolzenüberstand / Taschentiefe | _____ | _____ | Gegebenenfalls Tiefenmessung |
| Vorgeschlagene Abstandshalterdicke | _____ mm | _____ mm | Genehmigte Anwendungszeichnung |
Senden Sie das Arbeitsblatt mit Fotos und einer markierten Zeichnung, wenn Sie ein individuelles oder Großhandelsangebot anfordern. J&W veröffentlicht auf seiner Website kundenspezifische PKD-, Mittelbohrungs-, Dicken-, Oberflächen- und VerpackungsoptionenAnbieterseite für Spurverbreiterungen; Die Auftragszeichnung sollte das genaue Projekt steuern.
Stoppen Sie den Messvorgang, wenn Beweise fehlen
Fahren Sie nicht fort, wenn der PCD angenommen wird, das Distanzstück nicht flach sitzen kann, die Naben- oder Radbohrung unsicher ist, ein Reifen bereits reibt, die erforderliche Taschentiefe nicht verfügbar ist oder widersprüchliche Drehmoment- und Hardwareanweisungen nicht gelöst wurden. Ein qualifizierter Installateur sollte die Endmontage überprüfen und die Fahrzeug-, Rad- und Distanzscheibenanweisungen befolgen.
FAQ zur Spurweitenmessung
Wie messen Sie die benötigte Spurverbreiterungsdicke?
Legen Sie ein Lineal senkrecht an den nächstgelegenen äußeren Kotflügelpunkt und messen Sie dann horizontal vom äußersten Punkt des Reifens oder Rads bis zum Lineal. Betrachten Sie diesen Abstand als obere visuelle Grenze, wählen Sie einen kleineren Abstandshalter und überprüfen Sie den Innen-, Lenk- und Aufhängungsspielraum am tatsächlichen Fahrzeug.
Entspricht der Kotflügelabstand der korrekten Distanzstückdicke?
Nein. Der statische Kotflügelabstand berücksichtigt nicht die Reifeneinfederung, die Lenkbewegung, die Einfederung der Federung oder Unterschiede zwischen Vorder- und Hinterachse. Es handelt sich um eine Eingabe, nicht um die endgültige Genehmigung der Ausstattung.
Welche Nabenmaße werden für einen nabenzentrierten Abstandshalter benötigt?
Messen oder überprüfen Sie den Nabendurchmesser, die Nabenlippenhöhe und die Basisfase des Fahrzeugs und überprüfen Sie dann die Radmittenbohrung und den verfügbaren Lippeneingriff. Ein Lieferant benötigt sowohl die fahrzeugseitigen Bohrungs- als auch die radseitigen Lippenabmessungen.
Wie viel länger sollten Radschrauben mit aufsteckbarem Distanzstück sein?
Bei Systemen, die verlängerte Schrauben erfordern, ist die Ausgangsspezifikation normalerweise die ursprünglich nutzbare Schraubenlänge plus Distanzstückdicke unter Beibehaltung des richtigen Gewindes und Sitzes. Die genaue genehmigte Hardware und der Eingriff müssen den Fahrzeug-, Rad- und Distanzstückanweisungen entsprechen.
Kann die Größe der Spurverbreiterung allein anhand des Fahrzeugmodells ausgewählt werden?
Nein. Änderungen an Modelljahr, Ausstattung, Achse, Bremspaket, Original- oder Nachrüstrad, Reifengröße und Federung können die erforderlichen Abmessungen und den erforderlichen Freiraum verändern.
Was sollte bei einem anschraubbaren Abstandshalter gemessen werden?
Zusätzlich zu PCD, Bohrung und Dicke messen Sie den Originalbolzenüberstand über die Distanzfläche sowie die Tiefe und den Durchmesser der Taschen im Radrückenpolster. Das Rad muss vollständig flach sitzen, ohne die Originalteile zu berühren.
Technische Quellen
- Eibach – PRO-SPACER Spurverbreiterungen: Beschreibung der Methode zur Messung des Außenspiels und des Abstandhaltersystems.
- Eibach – Pro-Spacer System 6 Montageanleitung: Naben-, Muster-, Spiel- und Freilaufprüfungen.
- H&R – TRAK+ Anwendungshinweis: verlängerte Bolzenlänge, sitz- und gewindespezifischer Eingriff.
Senden Sie Messungen, keine Vermutungen
Für ein Angebot für Standard- oder kundenspezifische Spurverbreiterungen senden Sie J&W das ausgefüllte Arbeitsblatt vorne/hinten, Raddetails, Nabenabmessungen, Hardware-Spezifikation, Zieldicke und -menge.
Senden Sie Ihr MaßblattRedaktioneller Umfang:Auf dieser Seite werden Messungen und Spezifikationen erläutert. Es ersetzt keine anwendungsspezifischen Anweisungen, ein Fahrzeugwerkstatthandbuch, einen qualifizierten Installateur oder örtliche Straßenverkehrsvorschriften. J&W-Bilder und Angebotsdetails wurden am 20. August 2026 auf der Live-Website überprüft.
