Beeinflussen Spurverbreiterungen die Radlager?
Die Dicke der Distanzscheibe bewegt das Rad nach außen. Das verändert die Hebelwirkung an der Nabe, lässt aber niemanden allein anhand der Dicke die Lebensdauer des Lagers vorhersagen.
Ja, Spurverbreiterungen können die Belastung eines Radlagers beeinflussenweil sie das Rad und den Reifen weiter von der Lagermitte entfernen. Ein dickerer Abstandshalter sorgt für einen längeren Hebelarm bei gleicher Reifenkraft. Das ist eine echte mechanische Veränderung. Es ist kein Beweis dafür, dass jedes Distanzstück zu einem vorzeitigen Ausfall führt, und es sind nicht genügend Informationen, um zu berechnen, wie lange ein bestimmtes Lager hält.
Was sich tatsächlich am Hub ändert
Betrachten Sie die Baugruppe von der Vorderachse in Richtung Rad. Das Lager trägt die rotierende Nabe. Das Rad wird an einer Fläche dieser Nabe montiert. Der Reifen überträgt dann Vertikal-, Kurven-, Brems- und Aufprallkräfte über das Rad zurück auf die Nabe und das Lager.

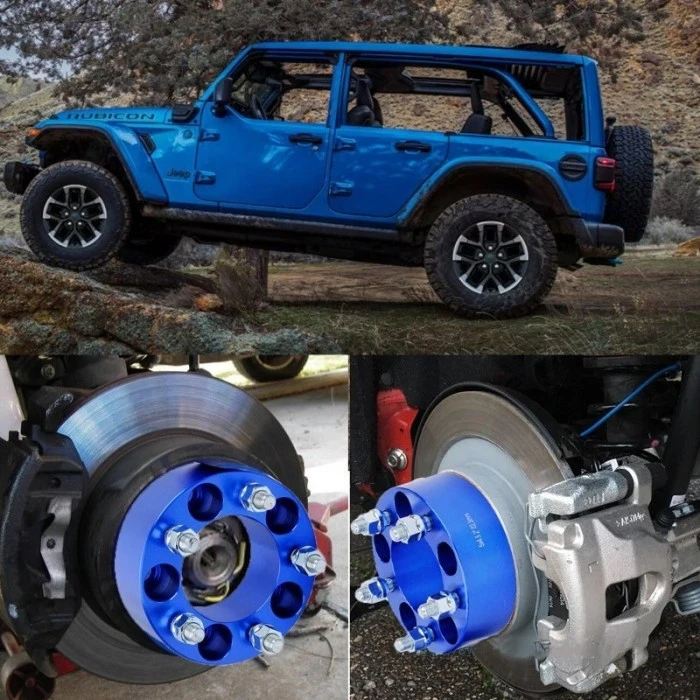

Durch das Hinzufügen eines Distanzstücks wird ein weiteres Teil zwischen der Nabenmontagefläche und dem Radmontagepad platziert. Das Rad bewegt sich um die Dicke der Distanzscheibe nach außen. Wenn der ursprüngliche Abstand vom Lagerbezugspunkt zur Radmittellinie beträgtd, eine vereinfachte Darstellung ergibt einen neuen Abstand vond + s, Wosist die Dicke des Abstandshalters.
M = F × AbstandBei gleicher Kraft F erhöht eine Vergrößerung des Abstands das Biegemoment M in diesem vereinfachten Modell. Die Gleichung zeigt die Richtung der Änderung. Es handelt sich nicht um eine fahrzeugspezifische Lagerlebensdauerformel.
Die Kraft ist im Einsatz selten konstant. Kurvenfahrten, ein Schlagloch, Bremsen und Reifenhaftung können Größe und Richtung des Reifens verändern. Aus diesem Grund beginnt eine sinnvolle Beurteilung mit der Geometrie, endet dort aber nicht.
Die Dicke der Distanzscheibe und der Radversatz beschreiben die gleiche Auswärtsbewegung unterschiedlich
Der Radversatz beschreibt die Position der Radmontagefläche relativ zur Radmittellinie. Ein Distanzstück verändert die Position des Radmontagepads relativ zur Nabe. Bei einer einfachen Einbauberechnung verringert die Dicke des Abstandshalters den effektiven positiven Versatz um den gleichen Betrag.
Wenn man beispielsweise bei ET45 einen 15-mm-Distanzring anbringt, erhält man eine effektive Position von ET30. Das Rad bewegt sich 15 mm nach außen. Das gleiche Ergebnis könnte durch die Auswahl eines Rads mit 15 mm weniger positivem Offset erzielt werden, vorausgesetzt, die Radbreite und die übrige Geometrie bleiben unverändert.
Bei einem Werksrad mit einer Distanzscheibe und einem Nachrüstrad mit unterschiedlicher Breite und Einpresstiefe kann die Reifenmittellinie an unterschiedlichen Positionen liegen, selbst wenn die Dicke der Distanzscheibe identisch ist. Benutzen Sie dieSpurverbreiterungs-Versatzführungum die endgültige Position zu berechnen.
Eine größere Hebelwirkung ist nicht gleichbedeutend mit einem garantierten Lagerausfall
Die Geometrie sagt uns, dass eine Bewegung der Reifenkraft nach außen das um das Lager wirkende Moment erhöhen kann. Es sagt uns nicht, dass ein Lager nach einer bestimmten Distanz ausfällt, und es ergibt sich auch keine allgemeingültige, sichere Abstandshalterdicke.
Die Lagerlebensdauer ist eine statistische technische Schätzung, die von der Belastung und den Betriebsbedingungen abhängt. Fahrzeugnaben unterscheiden sich außerdem in Lagergröße, Lageranordnung, Vorspannung, Abdichtung, Schmierung, Achslast und originaler Radposition. Zwei Fahrzeuge, die die gleiche Dicke der Distanzstücke verwenden, können daher unterschiedliche Lastgrenzen und Betriebsergebnisse haben.
Eine kleine Änderung an einem wenig genutzten Straßenfahrzeug hat nicht den gleichen Arbeitszyklus wie eine größere Änderung an einem schweren Fahrzeug mit übergroßen Reifen, wiederholten Stößen oder anhaltender Kurvenfahrt. Die richtige Frage lautet nicht einfach: „Beeinflusst ein Distanzstück die Lager?“ Es lautet: „Welche endgültige Radposition und Betriebslast wird dieser komplette Aufbau erzeugen?“
Die Variablen, die bei einer echten Ausstattung wichtig sind
Die Dicke des Abstandshalters ist eine Eingabe. Eine sinnvolle Übersicht behält das gesamte rotierende Paket und die Art und Weise, wie das Fahrzeug genutzt wird, im Blick.
| Variable | Warum es wichtig ist | Was soll aufgezeichnet werden? |
|---|---|---|
| Endgültige Radposition | Legt die Reifenmittellinie relativ zur Nabe fest und beeinflusst den inneren und äußeren Abstand. | Radbreite, markierter Versatz und Distanzscheibendicke. |
| Rad- und Reifenpaket | Durchmesser, Breite und Masse beeinflussen Rotations- und Stoßbelastungen. | Radgröße, Reifengröße und etwaige Änderungen gegenüber der Originalverpackung. |
| Kfz-Steuer | Zuladung, Abschleppen, Geländeaufprall und Streckeneinsatz führen zu unterschiedlichen Belastungsverläufen. | Normaler Gebrauch, maximal zu erwartende Belastung und Straßenbedingungen. |
| Zustand der Nabe und des Lagers | Vorhandener Verschleiß, Spiel oder Beschädigungen werden durch das Hinzufügen eines Distanzstücks nicht behoben. | Prüfbefunde vor der Änderung. |
| Montageschnittstellen | Schmutz, Störungen oder schlechter Sitz können zu Unrundheit und Bewegung führen. | Flacher Kontakt, Piloteingriff und Spiel um die Bremsbaugruppe herum. |
| Hardware-Engagement | Das Rad benötigt noch den richtigen Befestigungstyp, das richtige Sitzprofil und den richtigen Eingriff. | Bolzen- oder Bolzenspezifikation, Sitztyp und verfügbarer Gewindeeingriff. |
Diese Tabelle erklärt auch, warum das Kopieren einer Distanzstückgröße von einem anderen Fahrzeug unzuverlässig ist. Ein passendes Schraubenmuster ergibt nicht den gleichen Radversatz, die gleiche Nabenführung, die gleiche Hardware, die gleiche Achslast oder den gleichen Anwendungsfall.
Welche Hub-Centric-Design-Änderungen und welche nicht

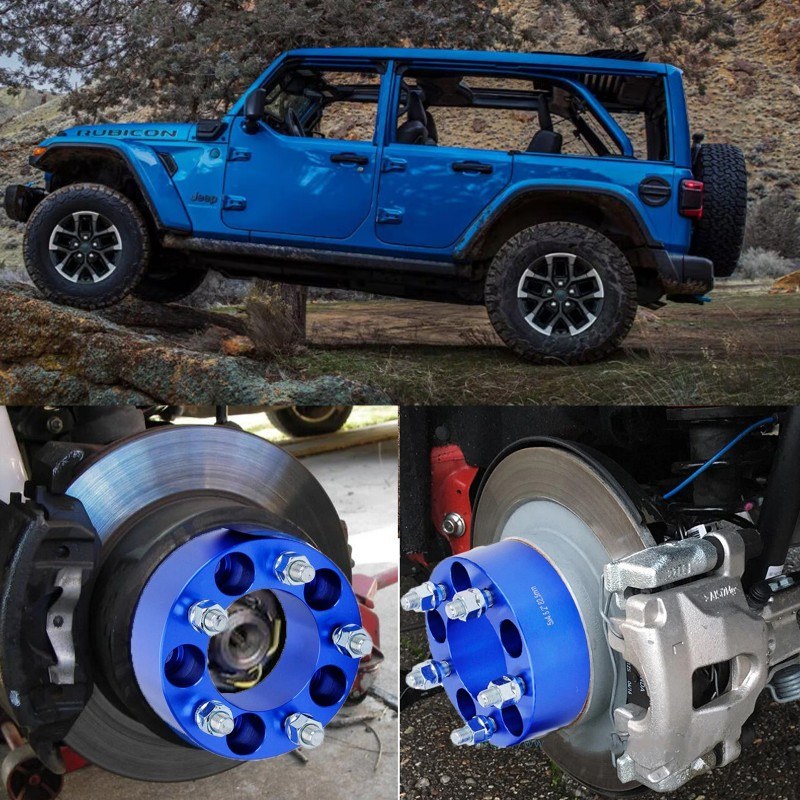

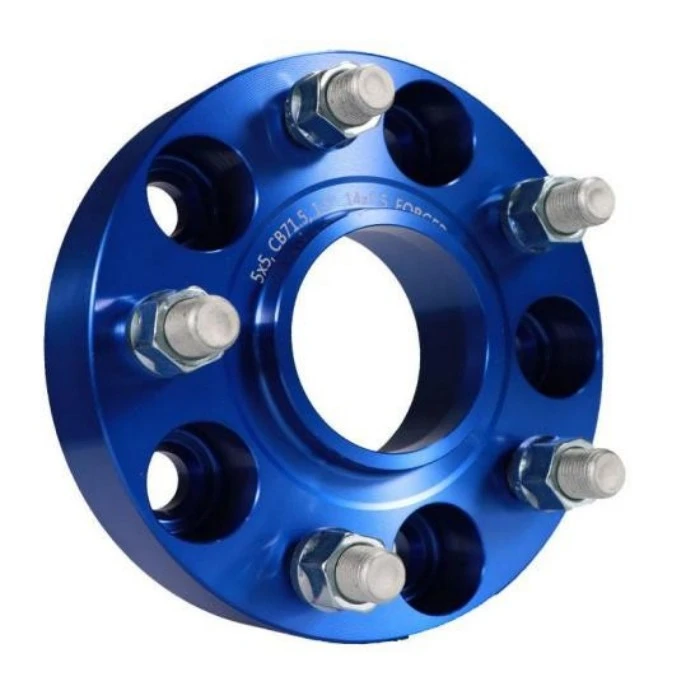

Ein nabenzentrierter Abstandshalter verfügt über eine Positionierungsgeometrie, die auf die Nabenführung des Fahrzeugs und die Radmittenbohrung abgestimmt ist. Wenn die Abmessungen und Profile übereinstimmen, hilft diese Geometrie dabei, die Baugruppe während der Montage konzentrisch zu positionieren.
Die Radmittellinie wird dadurch nicht zurück in Richtung Lager verschoben. Ein nabenzentrierter 20-mm-Distanzring verschiebt das Rad immer noch um 20 mm nach außen. Zentrierqualität und Lastgeometrie beziehen sich auf dieselbe Baugruppe, beantworten jedoch unterschiedliche Fragen.
Stellen Sie zunächst sicher, dass der Abstandshalter flach sitzt und richtig sitzt. Zweitens bewerten Sie die endgültige Radposition und den Abstand. Ein Teil kann gut zentriert sein und dennoch eine ungeeignete äußere Position für ein bestimmtes Fahrzeug erzeugen.
Überprüfen Sie den Rad-Naben-Aufbau, bevor Sie die Dicke auswählen
Beginnen Sie mit dem Problem, das der Abstandshalter lösen soll. Bremssattelspiel, Innenreifenfreiheit und optische Haltung sind unterschiedliche Ziele. Die erforderliche Dicke sollte aus einem gemessenen Spalt stammen, nicht aus einem Produktfoto oder der Einrichtung eines anderen Besitzers.
Geben Sie für eine nützliche Diskussion über die J&W-Ausstattung die vollständigen Vorder- und Hinterdaten an, sofern diese abweichen:
- Identifizieren Sie das Fahrzeug und die Achse.Geben Sie Modell, Jahr, Ausstattung und Angaben dazu an, ob die Maße für die Vorder- oder Rückseite gelten.
- Notieren Sie die Hub-Schnittstelle.Messen Sie PCD, Nabenführungsdurchmesser, Führungshöhe und die Montagefläche um die Bremsscheibe.
- Notieren Sie die Radschnittstelle.Geben Sie Radbreite, Durchmesser, Versatz, Mittelbohrung, Aussparungen für Montagepads und Art des Befestigungssitzes an.
- Messen Sie das Grenzspiel.Zeigen Sie an, wo das Rad oder der Reifen dem Bremssattel, der Aufhängung, dem Kotflügel oder der Karosserie am nächsten ist.
- Definieren Sie die gewünschte Änderung.Geben Sie die kleinste Dicke an, die das gemessene Spielproblem löst, und die erforderliche Menge.
- Bestätigen Sie den Hardwarepfad.Überprüfen Sie bei Aufstecksystemen die Anforderungen an längere Bolzen oder Bolzen. Überprüfen Sie bei Anschraubsystemen den Originalbolzenüberstand und die Radrückenpolstertaschen.
DerKomplette Montageanleitung für SpurverbreiterungenUndArbeitsblatt zur MessungBehandeln Sie diese Dimensionen ausführlicher.
So reduzieren Sie unnötige Belastung und Installationsrisiken
Keine Checkliste kann aus einer ungeeigneten Änderung eine geeignete machen, aber mehrere Entscheidungen verhindern vermeidbare Probleme.
- Verwenden Sie die Mindestdicke, die den gemessenen Bedarf deckt.Durch die zusätzliche Dicke wird die Bewegung nach außen hinzugefügt, ohne den Abstandswert zu erhöhen, sobald die Interferenz bereits behoben ist.
- Berechnen Sie den endgültigen effektiven Offset.Berücksichtigen Sie die Radbreite und den Versatz, anstatt die Dicke der Distanzscheibe als eigenständige Zahl zu behandeln.
- Behalten Sie Reifen- und Radwechsel in derselben Berechnung bei.Ein breiteres oder schwereres Paket kann sowohl den Spielraum als auch die Betriebslast verändern.
- Überprüfen Sie beide Montageflächen.Die Kontakte zwischen Nabe und Distanzstück sowie zwischen Distanzstück und Rad müssen sauber, flach und frei von Störungen sein.
- Verwenden Sie die angegebene Hardware und das angegebene Anzugsverfahren.Befolgen Sie die Fahrzeug-, Rad- und Distanzscheibenanweisungen, die für die genaue Einrichtung gelten. Überprüfen Sie den Vorgang erneut gemäß diesen Anweisungen.
- Führen Sie die Installation nicht über ein ungelöstes Symptom hinaus durch.Lagergeräusche, Radspiel, beschädigte Gewinde oder anhaltende Vibrationen erfordern zunächst eine Diagnose.
UnserEinbauanleitung für SpurverbreiterungDer Schwerpunkt liegt auf der Oberflächenvorbereitung, Sitz- und Hardwareprüfung. Wenn nach der Installation Vibrationen auftreten, verwenden Sie dieSchwingungsdiagnosesequenzanstatt davon auszugehen, dass das Lager die erste Ursache ist.
Häufige Behauptungen über Spurverbreiterungen benötigen mehr Kontext
Zu absolut. Ein Distanzstück verändert die Geometrie, aber das Lagerergebnis hängt von der endgültigen Position, den Belastungen, dem Arbeitszyklus, der Lagerkonstruktion, dem Zustand und der Installation ab.
Falsch. Die nabenzentrierte Geometrie berücksichtigt Position und Passform. Die durch die Dicke des Abstandshalters verursachte Auswärtsbewegung wird dadurch nicht aufgehoben.
Unvollständig. Selbst ein dünnes Teil muss zur Nabe, zum Rad, zur Hardware und zum verfügbaren Spiel passen. Dünne Slip-On-Designs können auch den für das Rad verfügbaren Piloteingriff verringern.
Qualität ist wichtig, aber ein gut gefertigtes Teil mit falschen Abmessungen oder einer unpassenden endgültigen Radposition ist immer noch die falsche Passform.
Senden Sie den kompletten Stapel, nicht nur die Dicke des Abstandshalters
Teilen Sie das Fahrzeug, die Radspezifikation, die Nabenabmessungen, den gemessenen Abstand, die Zieldicke und die erwartete Verwendung mit. J&W kann dann anhand der tatsächlichen Schnittstellen eine Standard- oder kundenspezifische Spurverbreiterungskonfiguration besprechen.
- SKF: Größenauswahl basierend auf der Nennlebensdauer, wird verwendet, um zu verifizieren, dass die Bewertung der Lagerlebensdauer last- und betriebszustandsabhängig und statistisch ist.
- Eibach: Technische Informationen und Montageinformationen zu PRO-SPACER, dient zur Gegenprüfung des Abstandhaltersystems und der Montageprinzipien.
Sicherheitshinweis: In diesem Artikel werden allgemeine Geometrie- und Montageprinzipien erläutert. Sie ersetzen nicht die fahrzeugspezifische technische Genehmigung, die Anweisungen des Fahrzeugherstellers oder die Inspektion durch einen qualifizierten Kfz-Fachmann.
