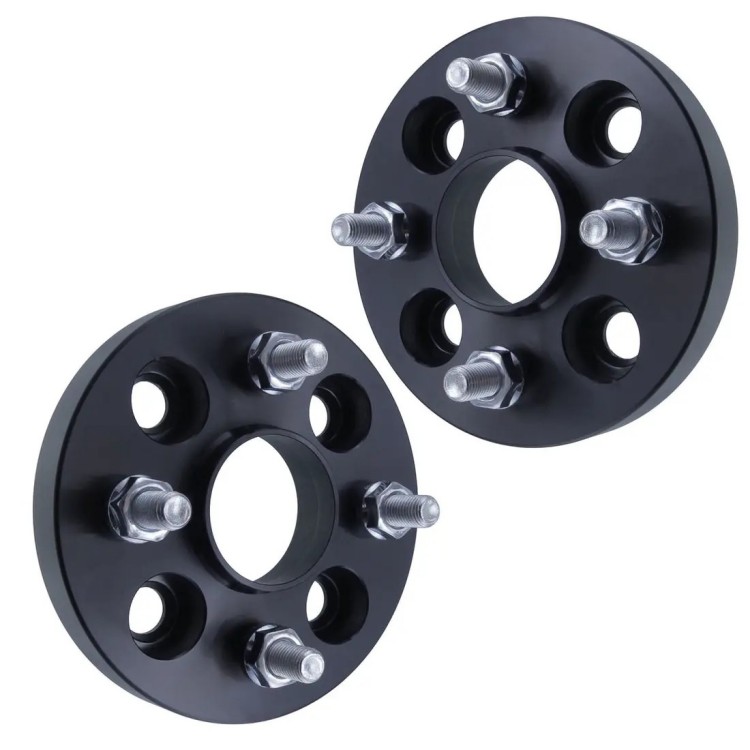

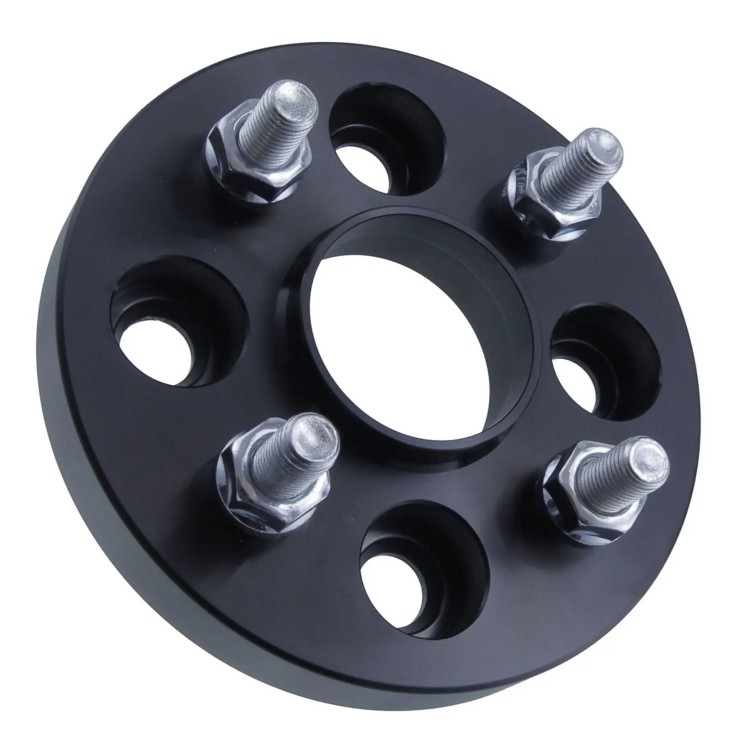

PCD 4x100 CB60.1 Spurverbreiterungsadapter

Der PCD 4x100 CB60.1 Spurverbreiterungsadapter wurde entwickelt, um die Kurvenstabilität zu verbessern, den Radversatz zu korrigieren und den nötigen Freiraum für große Nachrüst-Bremssätze zu bieten. Hergestellt aus einer geschmiedeten 6061-T6- oder 7075-T6-Aluminiumlegierung, vergrößert dieser Nabenzentrierungsadapter die Spurweite und sorgt gleichzeitig für eine präzise Ausrichtung der Mittelbohrung, um Vibrationen bei hohen Geschwindigkeiten zu minimieren. Als Direkthersteller in China mit hauseigener CNC-Bearbeitung liefern wir Fahrwerkskomponenten, die gemäß den SGS- und TÜV-Prüfstandards für Automobil-Styling-Marken, Großhändler und Tuning-Händler hergestellt werden.

Im Gegensatz zu billigen Gussabstandshaltern, die unter Mikroporosität und Rissbildung leiden, verfügen unsere geschmiedeten Adapter über eine echte nabenzentrische Lippe. Diese Lippe überträgt die Fahrzeuglast direkt auf die Nabe, anstatt sich ausschließlich auf die Radbolzen zu verlassen. Dadurch wird die Fahrgestellgeometrie geschützt und das Fahrverhalten bei aggressiver Kurvenfahrt stabilisiert.

Technische Spezifikationen

Über J&W Auto Parts und die Markengeschichte

J&W Auto Parts ist ein professioneller chinesischer Hersteller, der sich auf geschmiedete Spurverbreiterungen, Radadapter, Radmuttern und Befestigungskomponenten für die Automobilindustrie spezialisiert hat. In unserer eigenen spezialisierten Industrieanlage in Ningbo, Zhejiang, kombinieren wir fortschrittliches mechanisches Schmieden mit mehrachsiger Bearbeitung, um den gesamten Lebenszyklus von der Beschaffung des Rohmetallknüppels bis zur endgültigen Oberflächenbehandlung zu verwalten.

Unsere 20-jährige Herstellungsreise:

· 2006 – Gründung: Gründung als Präzisionswerkzeug- und Formenbau in Ningbo mit Schwerpunkt auf Metallkaltstauch- und Schwerbearbeitungszentren für Tier-2-Verbindungselemente für die Automobilindustrie.

· 2016 – Erweiterung der Infrastruktur: Erweiterung der Fabrikfläche auf über 10 Hektar, Beschäftigung von über 100 Spezialisten und Integration von 12 großen Kaltstauchmaschinen und 20 CNC-Bearbeitungszentren.

· 2020 – Advanced Surface Lines: Einführung unserer firmeneigenen, vollautomatischen Galvanisierungs- und Anodisierungsproduktionslinien, die vollständig betriebsintern standardkonforme chemische Umwandlungen erreichen.

· Heutzutage: Positionierung als führender Fertigungspartner, der kundenspezifische Spurverbreiterungstechnik und langlebiges Fahrgestellzubehör für internationale Vertriebsnetze liefert.

Hauptmerkmale und Vorteile

Echte hubzentrische Lippe zur Vibrationsminimierung

Unser Adapter verfügt über eine präzisionsgefertigte 60,1-mm-Mittelbohrungslippe, die als exakte Verlängerung der serienmäßigen Autonabe fungiert. Durch die zentrale Fixierung des Rades auf der Nabenmitte, anstatt sich bei der Ausrichtung auf Radmuttern zu verlassen, verteilt diese Konfiguration das Fahrzeuggewicht gleichmäßig und minimiert das Wackeln des Rades auf der Autobahn.

Hochfestes Schmieden für Schlagfestigkeit

Wir lehnen Umguss aus Standardgusseisen oder minderwertigem Aluminiumschrott ab. In unserer Fabrik werden massive Blöcke aus warmgeschmiedeter Aluminiumlegierung in Automobilqualität verarbeitet. Das Schmieden schließt interne Lufteinschlüsse und richtet die Metallkornstruktur aus, wodurch die ungefederte Masse reduziert wird und gleichzeitig hohe strukturelle Streckgrenzen bei extremer Streckenbelastung erreicht werden.

Tiefe harteloxierte Beschichtung zum Korrosionsschutz

Jeder Adapter wird einer elektrochemischen Eloxierungsbehandlung unterzogen. Durch diese chemische Oberflächenumwandlung entsteht eine harte Oxid-Außenschicht, die die Luft- und Streusalzfeuchtigkeit im Winter blockiert und so galvanische Korrosion zwischen dem Aluminiumadapter und der Stahlnabe des Fahrzeugs verhindert.

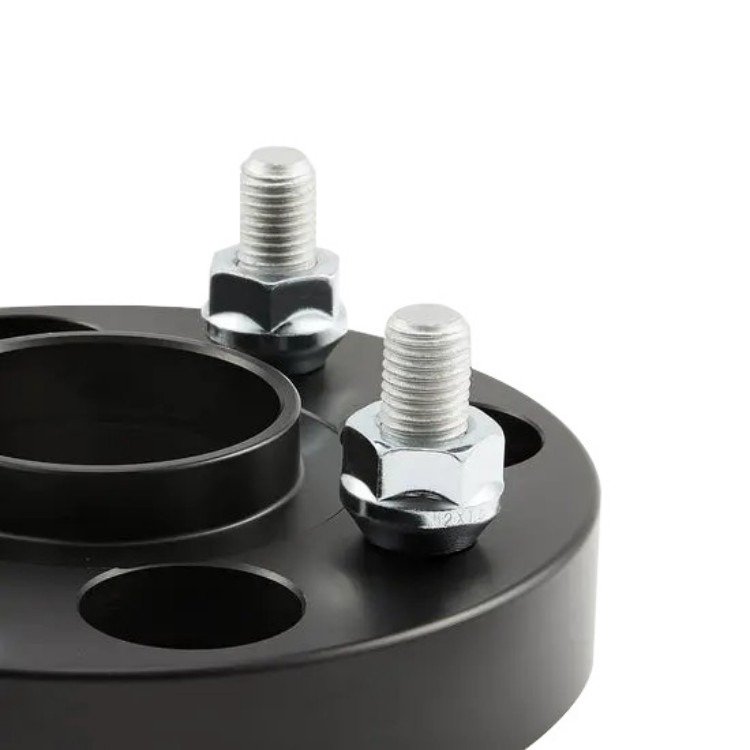

Vorinstallierte hochfeste Bolzen für Ermüdungsfestigkeit

Um ein zuverlässiges B2B-Sicherheitsprofil zu gewährleisten, werden unsere Adapter mit hochbelastbaren metrischen Radbolzen vormontiert geliefert. Diese Befestigungselemente bestehen strenge dynamische Auswucht- und Materialermüdungstests, bieten ein gleichmäßiges Gewindeklemmdrehmoment und verringern das Risiko eines Bolzenermüdungsversagens bei Langzeitgebrauch.

Warum sich die hubzentrische Ausrichtung gegenüber den ösenzentrierten Abstandhaltern durchsetzt

Billige Abstandshalter mit „Augenzentrierung“ haben keine Mittellippe – das Rad wird nur durch die Spannung der Radbolzen zentriert. Mit der Zeit verschieben Schlaglöcher und Bremsbelastungen das Rad aus der Mitte, was zu Lenkvibrationen und einer hohen Scherbeanspruchung der Bolzen führt.

Unser hubzentrisches Design löst dieses Problem. Die 60,1-mm-Bohrung sitzt fest auf der Nabenachse und die integrierte Außennase passt genau in die Mitteltasche des Rads. Die Last lastet auf der Naben-Infrastruktur, nicht auf den Bolzen.

Globaler Sourcing-Fußabdruck und Exporterfahrungsdaten

Mit über einem Jahrzehnt intensiver Beteiligung an internationalen Handelskorridoren haben wir robuste logistische Arbeitsabläufe entwickelt, die auf die Compliance-Standards wichtiger regionaler Märkte zugeschnitten sind:

· Nordamerika: Belieferung großer Großhandelslagernetze in den Vereinigten Staaten und Kanada. Unsere Bolzen der Güteklasse 10,9/12,9 sind so konstruiert, dass sie den aggressiven flüssigen Winterenteisungsmitteln (Kalziumchlorid) standhalten, die im Mittleren Westen und Norden üblich sind.

· Westeuropa: Bereitstellung paralleler Sitzflächen mit engen Toleranzen (unter 0,02 mm), die den strengen mechanischen Sicherheitsanforderungen von Tuning-Netzwerken in Deutschland, Großbritannien und Frankreich entsprechen.

· Ozeanien: Lieferung tief eloxierter Oberflächenschichten, getestet in salzhaltigen Küstenverteilungsnetzen in ganz Australien und Neuseeland.

· Aufstrebende Aftermarkets: Erfüllung wachsender Leistungsanforderungen in Südamerika, Südostasien und dem Nahen Osten mit hochflexiblen Vertragsläufen mit niedrigen Mindestbestellmengen.

Kundenfallstudien aus der Praxis

Fallstudie 1: Aftermarket-Radgroßhändler (Toronto, Kanada)

· Die Herausforderung: Ein großer kanadischer Radhändler sah sich mit hohen Rücklaufquoten (ca. 4,2 %) von Kunden konfrontiert, die sich darüber beschwerten, dass das Lenkrad auf der Autobahn bei 75 Meilen pro Stunde wackelt, was auf ungleiche Toleranzen in den geschlitzten Universalabstandshaltern zurückzuführen ist.

· Unsere Lösung: Wir haben unsere maßgeschneiderten, CNC-gefrästen PCD 4x100 CB60.1 Hubcentric-Adapter geliefert. Wir haben die Parallelitätstoleranz auf unter 0,02 mm festgelegt und maßgeschneiderte Großverpackungen aus Wellpappe bereitgestellt, die für die Verkaufsregale bereit sind.

· Das Ergebnis: Der Kunde berichtete von einer spürbaren Reduzierung der vibrationsbedingten Rücksendungen nach der Umstellung auf nabenzentrierte Adapter. Der Großhändler erweiterte seinen Jahresvertrag um unsere individuell getönte mattschwarze Finish-Serie.

Fallstudie 2: Performance Tuning & Stance Shop (Stuttgart, Deutschland)

· Die Herausforderung: Ein Track-Day-Customizing-Shop musste Brembo-Bremssätze für große Bremsen an einer Flotte modifizierter kompakter Sportluken mit 4x100-Konfigurationen entfernen. Standard-Abstandshalter haben die Scherspannungsprüfungen bei harten Kurvenfahrten auf der Strecke nicht bestanden.

· Unsere Lösung: Wir haben eine spezielle Charge mit kundenspezifischer Dicke (22 mm) unter Verwendung einer warmgeschmiedeten 7075-T6-Legierung mit einer Zugfestigkeit von 570 MPa entwickelt, kombiniert mit einer individuellen Lasergravur des Handelsmarkennamens des Geschäfts.

· Das Ergebnis: Die Werkstatt meldete über mehrere Streckensaisons hinweg eine einwandfreie Leistung und nutzte die visuelle Gewindeüberprüfung unseres Open-End-Designs, um schnelle und sichere Radmontageprüfungen an der Box zu gewährleisten.

Vergleich der Materialqualitäten – 6061-T6 vs. 7075-T6 vs. billige Gussabstandshalter

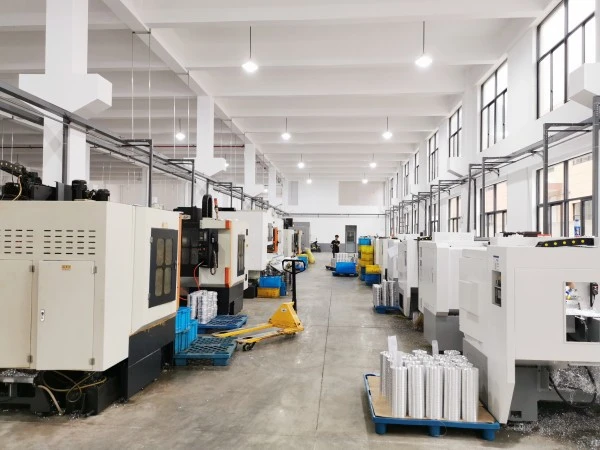

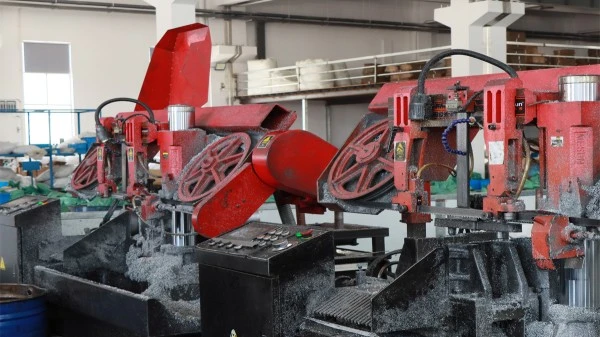

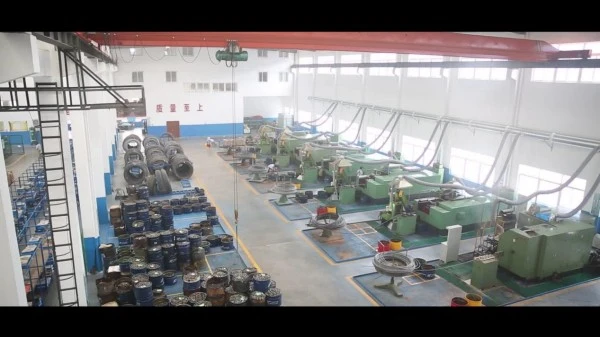

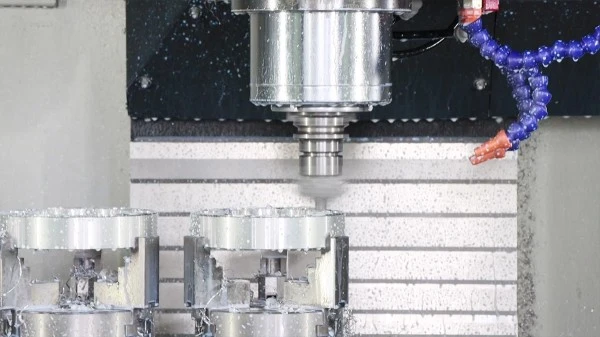

Produktionsprozess und Qualitätskontrolle

Unsere Werkstatt arbeitet unter strengem 5S-Management. So durchläuft Ihre Bestellung unsere Fertigungsschritte:

Inspektion geschmiedeter Aluminiumbarren ➔ CNC-Drehen ➔ Mehrachsiges CNC-Bohren

                                                                   ↓

Endgültige Palettenverpackung ➔ Gewinde- und Toleranzüberprüfung ➔ Anodisierungslinie ➔ Dynamischer Balancetest

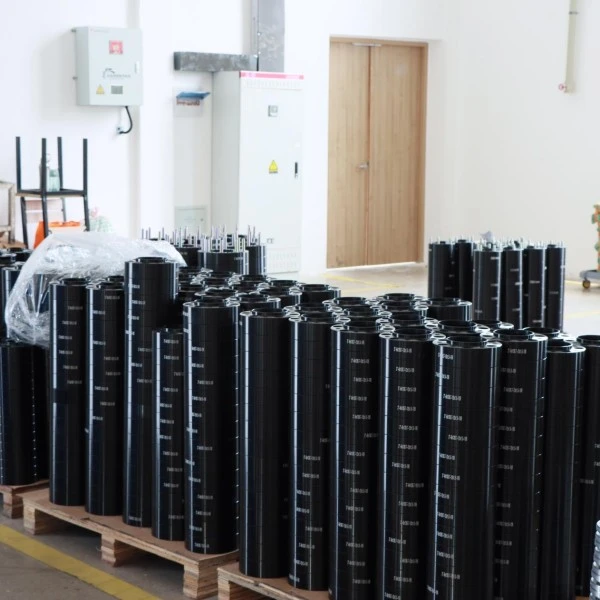

1. Inspektion geschmiedeter Aluminiumbarren:Wir überprüfen vor dem Schneiden die Legierungszusammensetzung, die innere Dichte und die Härte (T6-Sorte) der Rohstämme aus 6061/7075-Aluminium.

2. CNC-Drehmaschine:Hochpräzise CNC-Drehmaschinen formen den Außendurchmesser und drehen die exakte Mittelbohrungsstufe von 60,1 mm, wobei Parallelitätstoleranzen unter 0,02 mm eingehalten werden.

3. Mehrachsiges CNC-Bohren:Automatisierte Bearbeitungszentren bohren die 4x100 Teilkreislöcher und Bolzentaschen gleichzeitig, um eine absolut exakte Mittenpositionierung zu gewährleisten.

4. Dynamische Gleichgewichtsprüfung:Fertige Adapterrohlinge werden einem Schleudertest unterzogen, um Massenabweichungen zu eliminieren und eine gleichmäßige Rotation bei hohen Nachführgeschwindigkeiten sicherzustellen.

5. Anodisierungsproduktionslinie:Adapter durchlaufen unsere vollautomatischen Tanks, um eine gleichmäßige, korrosionsbeständige schwarze oder silberne Schutzschicht zu erhalten.

6. Gewinde- und Toleranzüberprüfung:QA-Techniker verwenden Präzisions-Mikrometermessschieber und Go/No-Go-Gewindelehren, um den Sitzkegel und die Bolzenpassung zu prüfen.

7. Endverpackung:Die Adapter werden sauber sortiert, mit passenden Radmuttern (sofern angegeben) gebündelt und in dicken Wellpappkartons verpackt, sodass sie für den Seetransport vom Hafen aus bereit sind.

OEM- und ODM-Anpassungsprozess

Wir helfen Händlern, Großhändlern und Eigenmarken bei der Erstellung maßgeschneiderter Einzelhandels- oder Gewerbeproduktlinien:

Bestätigung der Produktionszeichnung ➔ Musterfreigabe ➔ Massenproduktion

· Bestätigung der Produktionszeichnung:Unser Ingenieurteam erstellt vor der Produktion detaillierte 2D-/3D-Entwürfe auf der Grundlage Ihrer individuellen Dickenanforderungen, Zielgewindesteigungen oder Logodateien Ihrer Eigenmarke.

· Musterfreigabe:Wir fertigen physische Aluminiummuster vor der Produktion an und schicken sie Ihnen per Post zu. Sie können die Passform, die Eloxierungstiefe und die Gewindeanpassung selbst testen, bevor Sie die Großbestellung aufgeben.

· Massenproduktion:Sobald Sie das Muster freigegeben haben, beginnen unsere Produktionslinien mit den Schmiede- und CNC-Werkzeugzyklen, um eine passende Charge zu liefern.

· Individuelle Ausführungen:Erhältlich in individuellen Eloxalfarben und mit Lasergravur des Firmenlogos.

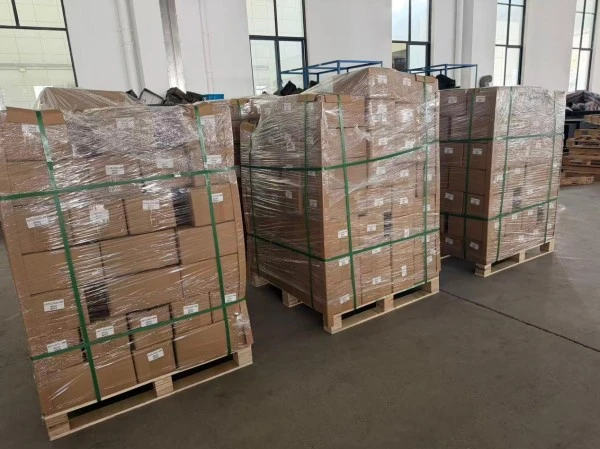

Verpackung & Logistik

Erklärung zur Qualitätskontrolle

Während wir uns auf interne Qualitätskontrollen statt auf externe Marketingzertifizierungen konzentrieren, sind unsere Standards streng: 100 % Rohstoffinspektion, stündliche In-Prozess-Gewindekontrollen und obligatorische 72-Stunden-Salzsprühtests für jede Charge. Wir lassen unsere Produktleistung für sich sprechen. Unser Qualitätssicherungsteam überprüft die Gewindetoleranzen stündlich vor Ort und wir erstellen unsere eigenen internen Materialberichte und 72-Stunden-Salzsprühtestprotokolle, bevor ein Container für den Export versiegelt wird. Wenn eine Charge unsere internen Prüfstandards nicht erfüllt, wird sie nicht zum Versand freigegeben. Wir stehen hinter unserer Qualität.

Beschaffungsratgeber: So bestellen Sie den richtigen Spurverbreiterungsadapter

Überprüfen Sie diese vier Parameter, um den Kauf nicht übereinstimmender Bestände zu vermeiden, die Ihre Logistik verzögern oder die Fahrzeugsicherheit beeinträchtigen könnten:

Bestätigen Sie die Kompatibilität des Fahrzeugschraubenmusters (PCD).

Dieser spezielle Adapter verwendet ein 4x100-mm-Setup. Es passt zu 4-Loch-Naben, bei denen der Abstand zwischen gegenüberliegenden Lochkreisen genau 100 mm beträgt. Es handelt sich um eine Standardanwendung für kleine Plattformen wie Renault Clio/Megane, Nissan Micra/Note und ausgewählte Kompaktwagen von Toyota.

Überprüfen Sie die Abmessungen der Nabenmittenbohrung (CB).

Die 60,1-mm-Bohrung muss genau zum Achsende des Fahrzeugs passen. Wenn die werkseitige Nabenspitze des Fahrzeugs größer als 60,1 mm ist, sitzt der Adapter nicht bündig auf der Rotorbremsfläche. Bei kleinerer Schnauze benötigen Sie Zentrierringe, um die Toleranzlücke sicher zu schließen.

Berechnen Sie die richtige Raumdicke

Messen Sie den Abstand von der äußeren Reifenseitenwand bis zur Innenkante der Kotflügellippe. Wählen Sie eine Dicke (z. B. 15 mm oder 20 mm), die den inneren Kotflügel freigibt, ohne dass das Reifenprofil während des gesamten Federwegs am äußeren Blech reibt.

Passen Sie die Gewindesteigung des Radbolzens an

Stellen Sie sicher, dass die vorinstallierten Bolzen am Adapter (z. B. M12x1,25 oder M12x1,5) mit dem werkseitigen Radmutter-Gewindemuster des Zielfahrzeugs übereinstimmen. Durch das Mischen der Gewindesteigungen werden die Innengewinde Ihrer Montageteile während der Montage beschädigt.

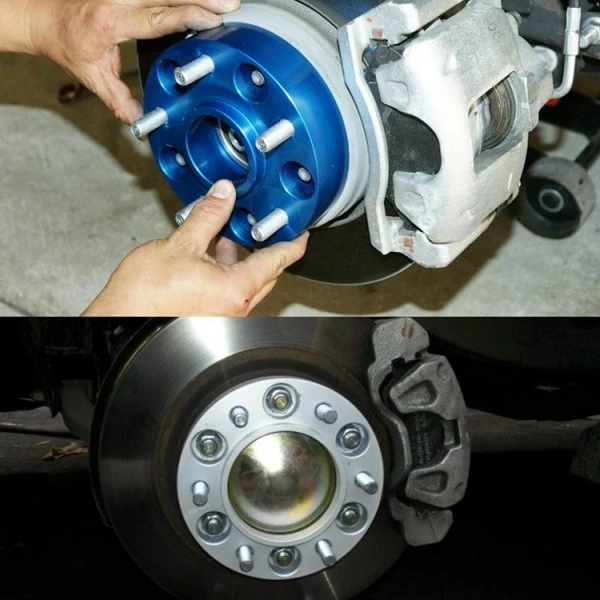

Installationsanweisungen

1. Rotoren vorbereiten: Reinigen Sie die Oberfläche der Fahrzeugnabe gründlich mit einer Drahtbürste, um Rostablagerungen, altes Öl oder Schmutz zu entfernen. Die Adapterfläche muss vollständig flach auf der Bremsscheibenfläche aufliegen.

2. Montieren Sie den Adapter: Schieben Sie den 4x100-Distanzadapter auf die werkseitigen Radbolzen. Der Adapter sollte bündig an der Nabenfläche anliegen.

3. Befestigen Sie den Adapter: Schrauben Sie die mitgelieferten kurzen Radmuttern mit offenem Ende auf die Werksbolzen. Ziehen Sie sie sternförmig mit dem vom Fahrzeughersteller empfohlenen Drehmoment an. Dadurch wird der Adapter fest mit der Nabe verriegelt.

4. Montieren Sie das Rad: Platzieren Sie das Rad über den vorinstallierten Stehbolzen des Adapters. Befestigen Sie das Rad mit Ihren Radmuttern aus dem Ersatzteilmarkt und ziehen Sie diese sternförmig mit dem richtigen Drehmoment fest.

5. Keine Schlagschrauber: Verwenden Sie zu keinem Zeitpunkt pneumatische Schlagschrauber. Übermäßige Stöße können die Bolzen überdehnen, den Legierungssitz brechen und die eloxierte Oberfläche beschädigen.

FAQ

F1: Was macht ein 4x100-Spurverbreiterungsadapter?

A: Ein 4x100-Spurverbreiterungsadapter erweitert die Radmontagefläche physisch um eine bestimmte Millimeterdicke nach außen auf einer 4-Loch-Fahrzeugnabe mit einem Lochkreisdurchmesser von 100 mm. Seine Hauptfunktionen bestehen darin, die Spurweite des Fahrzeugs zu verbreitern, um die Kurvenstabilität zu optimieren, einen falschen Radversatz (ET) beim Wechsel auf Aftermarket-Felgen zu korrigieren und die Radspeichen nach außen zu drücken, um Platz für übergroße Bremssättel zu schaffen.

F2: Sind hubzentrische Spurverbreiterungen besser als ösenzentrische Spurverbreiterungen?

A: Ja, das hubzentrische Design ist Standard für die Sicherheit von schweren Nutzfahrzeugen und Hochgeschwindigkeitspassagieren. Ein nabenzentrischer Abstandshalter verfügt über einen Präzisionszentrierring (wie unsere 60,1-mm-Lippe), der eng an der Achsspitze des Fahrzeugs und in der Radbohrung sitzt und die gesamte Baugruppe perfekt zentriert. Bei nasenzentrischen Abstandshaltern fehlt dieser Ring, da sie zur Ausrichtung vollständig auf die Schraubenspannung angewiesen sind, was häufig dazu führt, dass sich das Rad unter Last außermittig verschiebt, was zu starken Lenkradvibrationen und einer beschleunigten Bolzenermüdung führt.

F3: Wie dick soll ich die Spurverbreiterung wählen?

A: Die richtige Dicke hängt von Ihrem spezifischen Abstand zwischen Reifen und Kotflügel ab. Legen Sie zum Messen ein Lineal flach an die äußere Reifenseitenwand und messen Sie mit einem Messschieber den Abstand zur Innenkante Ihrer Kotflügellippe. Wählen Sie eine Dickenoption (z. B. 15 mm oder 20 mm), die etwas kleiner als dieser Spalt ist, um sicherzustellen, dass Ihre Reifen bei voller Kompression der Federung oder bei harten Kurvenfahrten nicht am Blech kratzen.

F4: Kann ich gemischte alternative Schraubenmuster (PCD) in einem Großversandbehälter bestellen?

A: Ja. Käufer von B2B-Großcontainern können diese standardmäßige 4x100-Spezifikation problemlos mit anderen stark nachgefragten Größen (z. B. 5x114,3 oder 5x120) sowie unseren werkseitig hergestellten Kaltkopf-Radmuttern und Radschrauben in einem einzigen Sammelcontainer kombinieren, der direkt vom Hafen von Ningbo verschickt wird.

F5: Kann Ihr technisches Ingenieurteam vor der Massenproduktion vollständige 3D-CAD-Entwürfe bereitstellen?

A: Auf jeden Fall. Für spezielle Auftragsfertigungen, kundenspezifische Offset-Modifikationen oder Eigenmarken-Branding-Bestellungen erstellt unsere hauseigene Konstruktionsabteilung detaillierte technische 2D-/3D-Zeichnungen und bestätigt diese mit dem Kunden, bevor Fertigungslinien mit Werkzeugen ausgestattet werden.

Sind Sie bereit, PCD 4x100 CB60.1 Spurverbreiterungsadapter zu beschaffen?

Holen Sie sich innerhalb von 12 Geschäftsstunden Ihr Angebot direkt ab Werk ein – kostenlose Muster sind auf Anfrage erhältlich.
