Diagnostizieren Sie die neue Schnittstelle, bevor Sie dem neuen Teil die Schuld geben. Ein Distanzstück kann ein Zentrierungs-, Sitz-, Hardware- oder Rad-Reifen-Problem aufdecken, das vor dem Einbau nicht offensichtlich war.
Vibrationen nach dem Einbau von Spurverbreiterungen sind ein Fehlersignal und kein normaler Einfahreffekt.Wenn das Fahrzeug vor der Arbeit glatt war, beginnen Sie mit den Änderungen: der Naben-Distanzstück-Fläche, der Distanzstück-Rad-Fläche, der Zentriergeometrie, den Befestigungselementen und den Abständen. Wenn diese die Inspektion bestehen, gehen Sie nach außen zum Rad, Reifen und Fahrzeug.
Hören Sie auf zu fahren, wenn Vibrationen mit Bewegung, Geräuschen oder Kontakt einhergehen
Starke Erschütterungen, das Gefühl, das Rad sei locker, Klicken, Klopfen, Reiben, Bremsveränderungen oder plötzliche Lenkänderungen erfordern eine sofortige Inspektion. Ziehen Sie nicht weiter nach Gefühl an und fahren Sie nicht mit einer Probefahrt fort, um zu sehen, ob das Symptom verschwindet.
01Notieren Sie, wann und wo die Vibration auftritt
Eine nützliche Diagnose beginnt mit einer wiederholbaren Beschreibung. Beachten Sie, ob die Vibration unmittelbar nach dem Einbau des Distanzstücks, nach einem Rad- oder Reifenwechsel, nach einer erneuten Überprüfung der Befestigungen oder erst nach einiger Fahrt auftrat. Zeichnen Sie den Geschwindigkeitsbereich auf, ob er durch Bremsen oder Lenken verändert wird und ob er hauptsächlich über das Lenkrad, den Sitz oder den Boden spürbar ist.
Als Ursachen für Fahrzeugvibrationen nennt Michelin Reifenunwucht sowie Lenk- oder Aufhängungsfehler und empfiehlt bei Auftreten von Vibrationen eine professionelle Inspektion. Die Fahrzeugvibrationsdiagnosetabelle von Tire Rack verwendet den Ort der Symptome und die jüngsten Fahrzeugänderungen als Ausgangspunkte und nicht als endgültigen Beweis für ein ausgefallenes Teil.
War das Fahrzeug unmittelbar vor den Distanzierungsarbeiten glatt?Eine klare Vorher-Nachher-Grundlinie grenzt die Suche ein. Eine bereits bestehende Vibration, die nach einem Radwechsel leichter zu spüren ist, erfordert eine umfassendere Rad-, Reifen-, Naben- und Aufhängungsdiagnose.

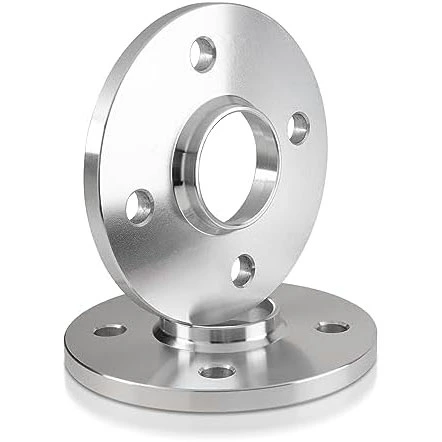

02Stellen Sie sicher, dass beide Montageflächen vollständig flach sitzen

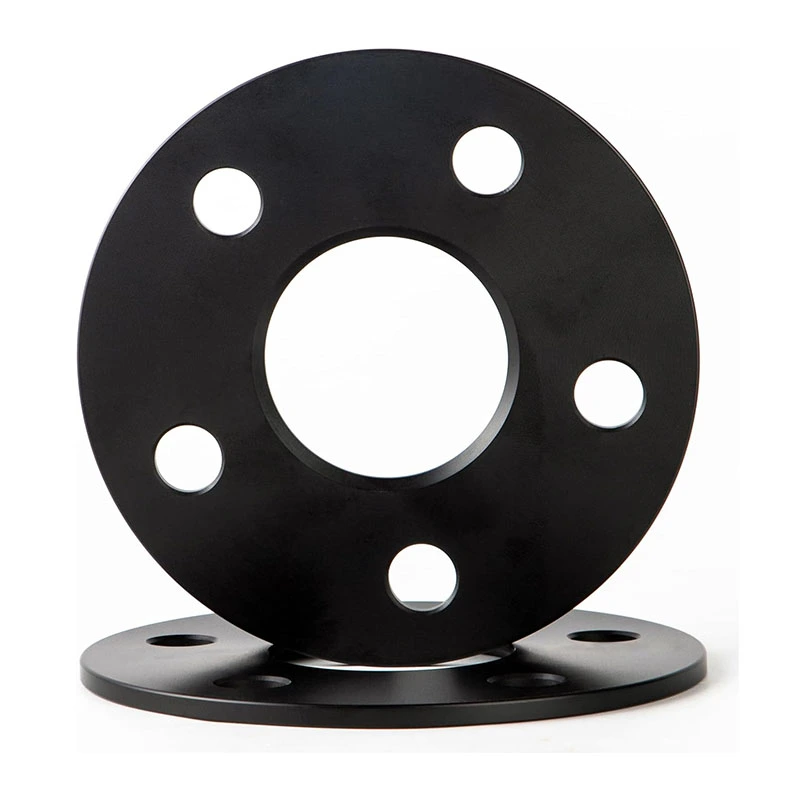

Eine dünne Schicht Rost, Schmutz, festsitzender Lack, ein Bremsscheiben-Halteclip oder eine beschädigte Kante können dazu führen, dass sich der Abstandshalter kaum sichtbar verkantet. Das Rad dreht sich dann um eine Achse, die nicht perfekt mit der Nabe ausgerichtet ist.
Entfernen Sie das Rad und die Distanzscheibe. Untersuchen Sie die Nabenfläche, die Nabenführung, beide Distanzflächen und das Radrückenpolster bei gutem Licht. Entfernen Sie losen Rost und Schmutz, ohne die Nabe, Bremskomponenten, Gewinde oder Sensoren zu beschädigen. Platzieren Sie das Distanzstück auf der blanken Nabe und prüfen Sie, ob es wackelt oder ein Spalt sichtbar ist. Wiederholen Sie die Kontaktprüfung zwischen Rad und Distanzstück.
Die Installationsanweisungen für System 6 von Eibach erfordern, dass die Nabenmitte und die Radoberflächen sauber sind, und weisen den Installateur an, zu bestätigen, dass das Distanzstück spielfrei sitzt, seine Löcher übereinstimmen und seine Fase zur Nabe zeigt. Wenn die Trockensitzprüfung nicht zufriedenstellend ist, wird die Installation abgebrochen.
Wenn das Distanzstück oder das Rad von Hand nicht flach sitzt, stellt das Festziehen der Baugruppe keine Korrektur dar. Finden Sie zunächst das Hindernis oder die Maßabweichung.
03Zeichnen Sie den gesamten Zentrierweg nach

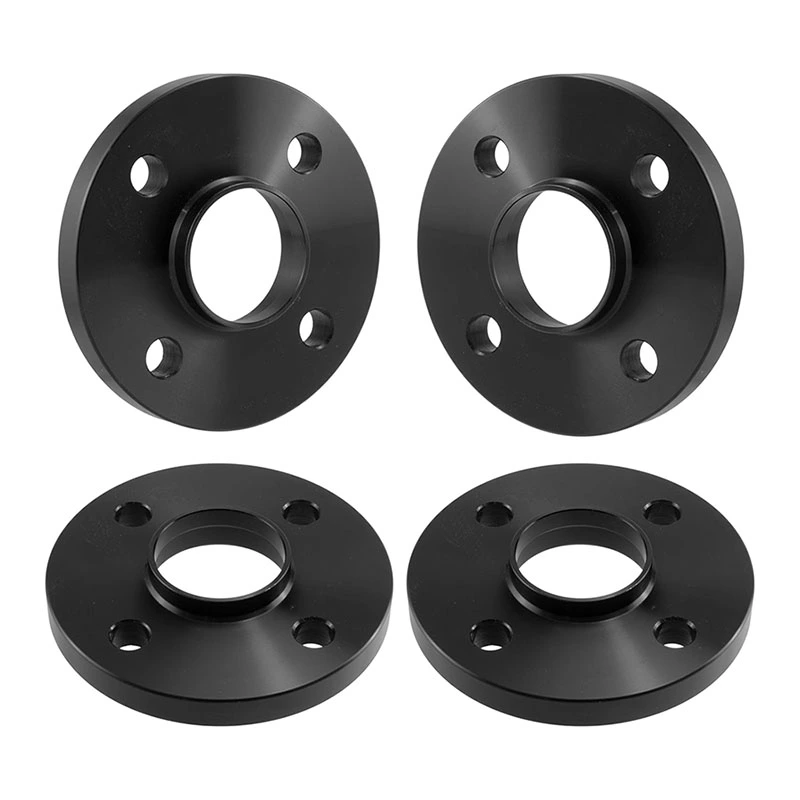

„Nabenzentriert“ beschreibt eine Geometrie, keine Garantie. Der Nabenpilot des Fahrzeugs muss in die Bohrung des Distanzstücks passen und die radseitige Lippe des Distanzstücks muss in die Bohrung in der Radmitte passen. Auch die Lippenhöhe, die Einlauffase und etwaige Radien an der Nabe oder dem Rad benötigen Platz zum Sitzen.
Eine zu kleine Bohrung sitzt nicht. Eine zu große Bohrung kann auf diesem Piloten nicht angebracht werden. Eine zu kurze Lippe reicht möglicherweise nicht bis zur Radbohrung; Ein zu hohes Rad kann im Rad aufsitzen, bevor das hintere Polster die Distanzfläche erreicht. Lack, Korrosion und Beschädigungen können die gleichen Symptome hervorrufen wie eine falsche Nenngröße.
Nabenzentrierte Teile helfen nur dann bei der Positionierung der rotierenden Baugruppe, wenn die Abmessungen übereinstimmen. Sie korrigieren keine Radunwucht, ein verbogenes Rad, Unrundheit, Schmutz oder falsches Anziehen. Lug-zentrierte Systeme sind auch anwendungsabhängig; Sie erfordern die korrekten Sitze der Befestigungselemente und einen kontrollierten Zentriervorgang und nicht die pauschale Annahme, dass jede dieser Konstruktionen vibrieren wird.
Benutzen Sie dieMontageanleitung für Spurverbreiterungenzur Überprüfung von PCD, Nabenbohrung, Radmittenbohrung, Lippengeometrie und Hardware als ein Stapel.
Die Soll-Einbaudaten müssen mit den vorliegenden Teilen übereinstimmen

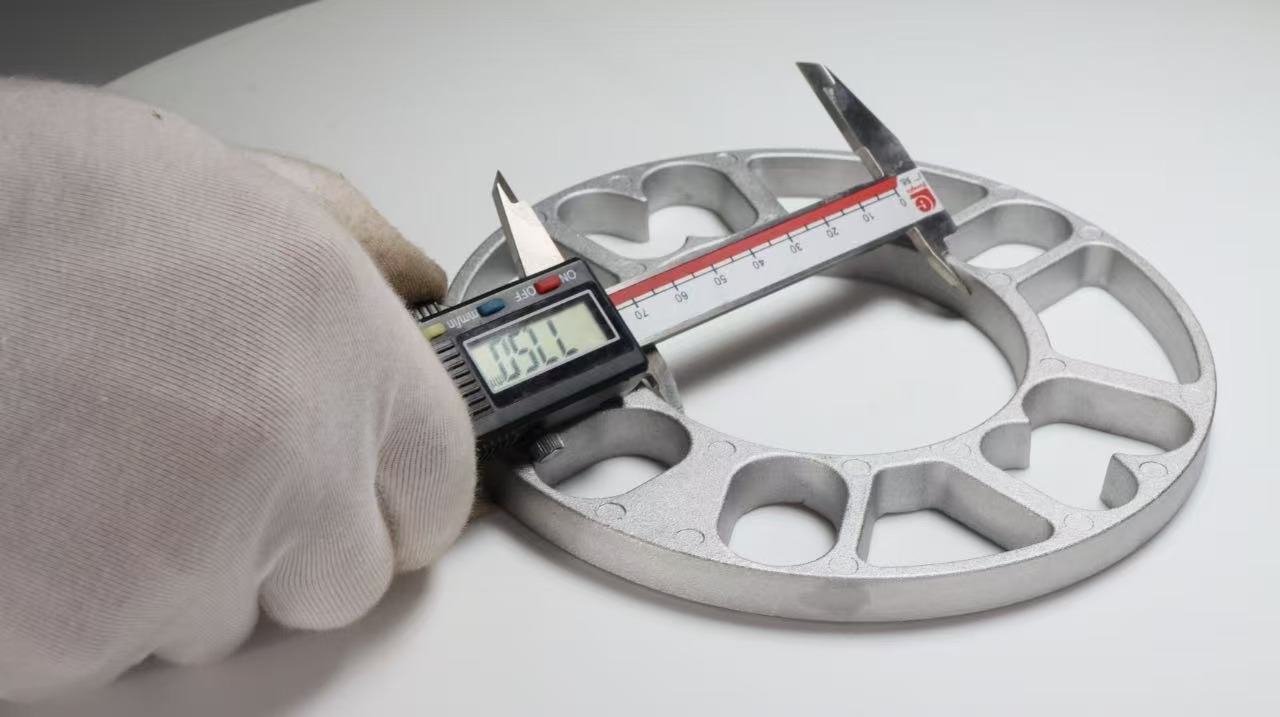

Messen Sie saubere Metalloberflächen und vergleichen Sie Nabe, Distanzstück und Rad als zusammenhängenden Stapel. Ein Fahrzeuganwendungsname allein kann die Bohrung, Lippe, Fase oder Aftermarket-Radgeometrie nicht bestätigen.
04Überprüfen Sie das Befestigungssystem, nicht nur den Drehmomentwert
Radschrauben und Radmuttern müssen zu Gewinde, Sitzform, nutzbarer Länge und Montageart passen. Ein korrekter Drehmomentwert kann einen nicht passenden Kegel- oder Kugelsitz, eine festsitzende Schraube, beschädigte Gewinde, unzureichenden Eingriff oder ein Rad, das nie zentriert und gleichmäßig sitzt, nicht beheben.
- Starten Sie jedes Befestigungselement von Hand.Jedes Befestigungselement sollte frei in das richtige Gewinde eingreifen. Das Binden ist ein Stoppsignal und keine Aufforderung, einen längeren Griff oder ein Schlagwerkzeug zu verwenden.
- Bringen Sie die Baugruppe gleichmäßig in Kontakt.Verwenden Sie das für das Fahrzeug und das Abstandhaltersystem angegebene Kreuz- oder Sternmuster, damit nicht eine Seite vor der anderen heruntergezogen wird.
- Bringen Sie das endgültige Drehmoment mit einem kalibrierten Schraubenschlüssel an.Nutzen Sie für die genaue Anwendung das Kfz-Werkstatthandbuch, die Radanleitung und die Abstandshalteranleitung. Es gibt kein universelles Drehmoment für die Spurverbreiterung.
- Befolgen Sie das Überprüfungsintervall des Produkts.Prüfen Sie früher, wann immer Vibrationen, Geräusche, Lockerheit oder Kontakt auftreten.
In der Eibach-Anleitung ist zum endgültigen Festziehen ein Drehmomentschlüssel erforderlich und es wird darauf hingewiesen, dass bei widersprüchlichen Anweisungen das Werkstatthandbuch des Fahrzeugherstellers Vorrang hat. Sie umfassen auch systemspezifische Thread-Engagement-Anforderungen; Verwenden Sie die Anweisungen für das genaue Teil, anstatt eine Nummer von einem anderen Fahrzeug oder Thread zu kopieren.
Wiederholtes Erhöhen des Drehmoments, ohne die Ursache zu finden, kann die Bewegung vorübergehend blockieren oder das Befestigungssystem beschädigen. Entfernen, prüfen und ermitteln Sie, warum die Baugruppe nicht festsitzt.
05Suchen Sie nach Störungen hinter dem Lenkrad
Bei einigen Anschraubsystemen können Originalbolzen oder Köpfe der Distanzstück-Befestigungsschrauben über die Distanzstückfläche hinausragen. Das Rad benötigt dann richtig positionierte Taschen mit ausreichender Tiefe. Wenn das Radrückenpolster zuerst die Hardware berührt, kann das Rad nicht flach am Distanzstück anliegen.
Der TRAK+-Anwendungshinweis von H&R erläutert diese Radtaschenanforderung für relevante DRM- und DRA-Systeme. Messen Sie den Stehbolzen- oder Schraubenkopfüberstand und vergleichen Sie ihn mit der tatsächlichen Tiefe und Position der Radtasche.
Drehen Sie nach dem Zusammenbau das angehobene Rad eine vollständige Umdrehung und überprüfen Sie die umliegenden Brems-, ABS-, Aufhängungs- und Karosseriekomponenten. Eibach fordert einen Freilauf-Check vor Fahrversuchen. Lenkwinkel und Federweg spielen ebenfalls eine Rolle: Der Kontakt kann nur in der Nähe des Volleinschlags oder über einer Bodenwelle auftreten.
- Helle Markierungen oder polierte Stellen deuten auf einen kürzlich erfolgten Kontakt hin.
- Ein wiederholter Kratzer im Zusammenhang mit der Raddrehung stellt kein Gleichgewichtsproblem dar.
- Reifenabrieb kann nur beim Lenken oder Einfedern auftreten.
06Trennen Sie Distanzscheibenfehler von Rad-, Reifen- und Fahrzeugfehlern
Wenn das Distanzstück flach sitzt, richtig zentriert ist, Platz am Rad hat und die richtige Hardware verwendet wird, ersetzen Sie die Distanzstücke nicht ständig wahllos. Überprüfen Sie die Rad-Reifen-Baugruppe und die Fahrzeuggrundlinie.
Die Vibrationsführung von Michelin identifiziert unwuchtige Reifen sowie Lenkungs- oder Federungsfehler als mögliche Ursachen. Die Radauswuchthilfe weist darauf hin, dass insbesondere bei bestimmten Geschwindigkeiten ein Ungleichgewicht am Lenkrad, am Sitz und am Boden spürbar sein kann.
Das Montage- und Auswuchtverfahren des Reifenständers erfordert außerdem einen sauberen Nabenkontakt, ein korrektes Drehmoment der Laschen und einen sicheren Sitz. Wenn das Neuauswuchten eine geschwindigkeitsabhängige Vibration nicht behebt, empfiehlt es sich, den Rundlauf von Reifen und Rad zu überprüfen.
Nutzen Sie einen kontrollierten Vergleich
Ein qualifizierter Installateur kann das Fahrzeug auf die letzte bekannte glatte, genehmigte Radkonfiguration zurücksetzen und die Symptome vergleichen. Ändern Sie jeweils eine Variable. Der Austausch mehrerer Räder, Distanzscheiben und Befestigungselemente auf einmal vernichtet die Beweise, die zur Ermittlung der Ursache erforderlich sind.
Überprüfen Sie das Distanzstück auf korrekte fahrzeugseitige Montage

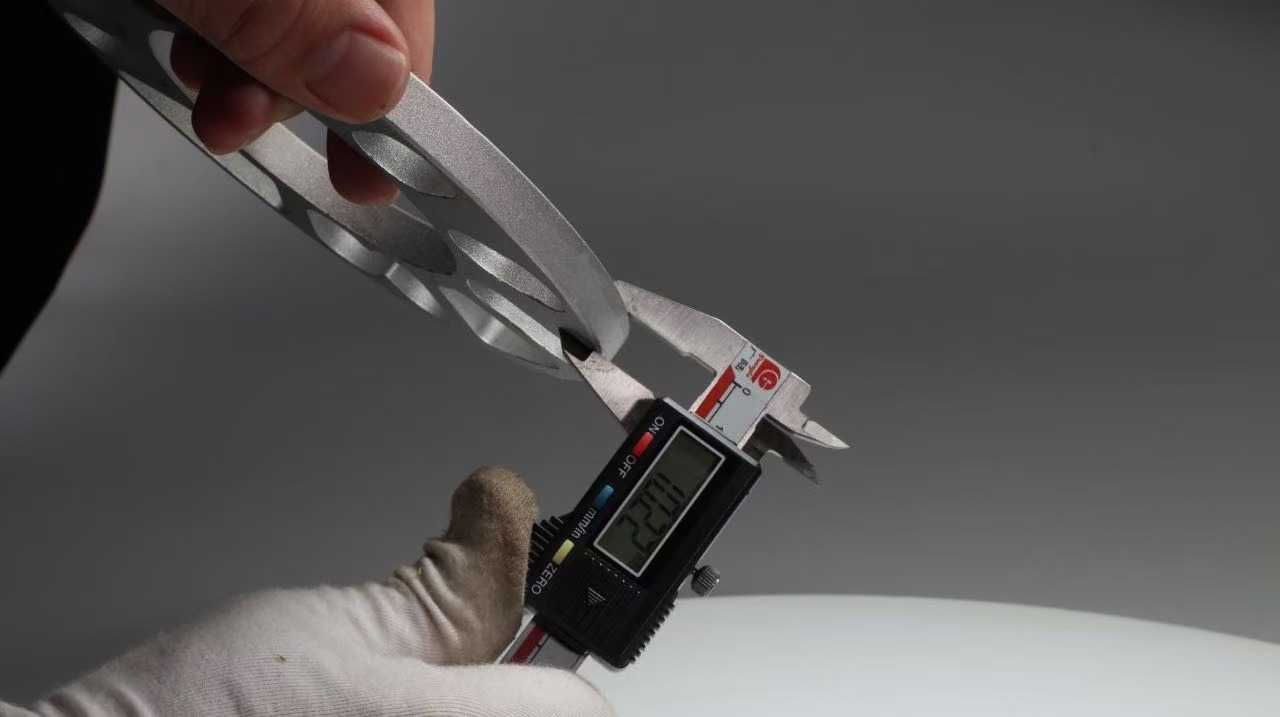

Überprüfen Sie beide Flächen und die Mittelbohrung auf Beschädigungen, Materialerhebungen oder sichtbare Bearbeitungsfehler. Eine Werkstatt kann den Seiten- und Radialschlag an der installierten Baugruppe prüfen, anstatt anhand des Aussehens zu raten.
07Verwenden Sie diesen Diagnoseauftrag
Beginnen Sie mit den sichersten und schnellsten Prüfungen, die der letzten Installation am nächsten kommen. Gehen Sie erst dann zur gemessenen Rad- und Reifendiagnose über, wenn sichergestellt ist, dass die Baugruppe sicher sitzt und richtig sitzt.
| Befehl | Überprüfen | Was vergeht | Aktion, wenn es fehlschlägt |
|---|---|---|---|
| 1 | Geräusche, Lockerheit, Reibung und Brems- oder Lenkungsveränderungen | Keine Bewegung, kein Kontakt oder plötzliche Steuerungsänderung | Stoppen Sie den Straßenverkehr und prüfen Sie ihn, bevor Sie fortfahren |
| 2 | Naben-, Distanzstück- und Radmontageflächen | An beiden Schnittstellen sauber, unbeschädigt und vollständig bündig | Entfernen Sie Schmutz oder beheben Sie die Störung. Nicht mit Befestigungselementen flach ziehen |
| 3 | Nabenbohrung, Distanzbohrung, Lippe, Radbohrung und Fasen | Korrekter Standort ohne Spiel oder Boden | Ersetzen Sie das inkompatible Teil oder korrigieren Sie die überprüfte Passform |
| 4 | Befestigungsgewinde, Sitz, nutzbare Länge, Einrast- und Anzugsreihenfolge | Korrekte Hardware, sanftes Eingreifen der Hände und vorgeschriebenes Drehmoment | Ersetzen Sie nicht übereinstimmende oder beschädigte Hardware und installieren Sie sie ordnungsgemäß neu |
| 5 | Bolzenüberstand, Bolzenkopfspiel und Radtaschen | Das Radrückenpolster berührt das Distanzstück vollständig | Verwenden Sie ein kompatibles, zugelassenes System. Klemmen Sie niemals über Interferenzen |
| 6 | Rotations- und dynamisches Spiel | Kein Kontakt durch Rotation, Lenkung und Aufhängungsbewegung | Überarbeiten Sie die Dicke des Distanzstücks oder das Montagepaket |
| 7 | Radauswuchtung, Reifenzustand und Rad-/Reifenschlag | Die Montage entspricht der Fahrzeug- oder Servicespezifikation | Richtig durch professionellen Rad- und Reifenservice |
| 8 | Zustand von Nabe, Lager, Bremse, Lenkung und Federung | Kein gemessener Fehler oder Lockerheit | Beheben Sie den Fahrzeugfehler, bevor Sie die Leistung des Distanzstücks beurteilen |
08Vermeiden Sie das gleiche Problem bei der nächsten Installation
Die Einbaudaten sollten beide Seiten des Distanzstücks beschreiben, nicht nur das Fahrzeugmodell. Notieren Sie Achse, Naben-PCD, Nabenführung, Rad-PCD, Radmittenbohrung, Lippen- und Fasengeometrie, Abstandshaltertyp, Dicke, Befestigungsgewinde und -sitz, nutzbare Länge, Bolzenüberstand und Radtaschentiefe.
Fotografieren Sie vor der Endmontage die saubere Nabenfläche, das Radrückenpolster und den Trockensitzkontakt. Bewahren Sie die Teilenummer, die Zeichnungsversion, die Hardwarespezifikation, die Drehmomentquelle und das Nachprüfintervall im Arbeitsprotokoll auf. Dies erleichtert die Überprüfung einer wiederholten Installation und die Diagnose einer Vibrationsbeanstandung.
Für eine klarere Unterscheidung zwischen Ortungssystemen sieheNabenzentrische vs. ösenzentrierte Spurverbreiterungen. Für Produktstile und Diskussionen zur Ausstattung nutzen Sie dieSortiment an Spurverbreiterungenals Ausgangspunkt und bestätigen Sie die endgültige Anwendung mit gemessenen Fahrzeug- und Raddaten.
Häufig gestellte Fragen zu Vibrationen der Spurverbreiterung
Können Spurverbreiterungen Vibrationen verursachen?
Sie können Vibrationen hervorrufen, wenn ein Distanzstück nicht flach sitzt, nicht richtig zentriert wird, inkompatible Hardware verwendet, das Rad stört oder den Abstand verändert. Vibrationen können auch vom Rad, Reifen, der Nabe, der Bremse oder der Aufhängung ausgehen, daher ist der Einbauzeitpunkt eher ein Hinweis als ein Beweis.
Beheben nabenzentrische Spurverbreiterungen Vibrationen?
Erst wenn die Vibration durch ein Zentrierproblem verursacht wird, löst sich die korrekte Nabenzentrierungsgeometrie. Die Distanzbohrung, die Nabenführung, die Distanzlippe, die Radmittenbohrung und die Fasen müssen alle kompatibel sein. Ein nabenzentriertes Etikett kann Schmutz, unebenen Sitz, falsche Hardware, Radunwucht oder Unrundheit nicht korrigieren.
Warum treten die Vibrationen nur bei Autobahngeschwindigkeit auf?
In bestimmten Geschwindigkeitsbereichen machen sich Drehunwucht und Unrundheit häufig stärker bemerkbar. Dieses Muster weist auf eine rotierende Baugruppe hin, identifiziert jedoch nicht den Abstandshalter selbst. Überprüfen Sie zunächst den Sitz und die Zentrierung der Distanzstücke, wenn das Symptom nach dem Einbau auftritt. Lassen Sie dann die Auswuchtung und den Schlag der Räder prüfen, wenn diese Prüfungen erfolgreich sind.
Kann ein ungleichmäßiges Anziehen der Radbefestigung Vibrationen verursachen?
Ungleichmäßiges oder falsches Anziehen kann dazu führen, dass das Rad oder die Distanzscheibe nicht gleichmäßig sitzt. Starten Sie jedes Befestigungselement von Hand, verwenden Sie das angegebene Kreuzmuster und die angegebenen Stufen und wenden Sie mit einem kalibrierten Drehmomentschlüssel das anwendungsspezifische Enddrehmoment an.
Kann ich weiterfahren, wenn das Fahrzeug nach der Installation des Distanzstücks vibriert?
Behandeln Sie neue Vibrationen nicht als normalen Einbrucheffekt. Halten Sie an, sobald es gefahrlos möglich ist, insbesondere wenn die Vibration stark ist oder von Klicken, Klopfen, Lockerheit, Reiben, Brems- oder Lenkänderungen begleitet wird. Überprüfen Sie die Installation vor dem weiteren Straßeneinsatz.
Sicherheitshinweis:Dieser Artikel ist ein Diagnoserahmen und kein Ersatz für das Werkstatthandbuch des Fahrzeugs oder die Anweisungen, die mit dem genauen Rad- und Distanzscheibensystem geliefert werden. Die Radbefestigungs- und Vibrationsdiagnose sollte von einem qualifizierten Techniker durchgeführt oder überprüft werden.
