Gleiche Sollposition, unterschiedliche Montage
Ein Rad mit geringerem Einpressdruck kann den Reifen dort platzieren, wo ein Distanzstück dies tun würde, allerdings nur unter bestimmten Voraussetzungen. Breite, Speichenform, Nabenpassung und Hardware entscheiden darüber, ob die beiden Optionen tatsächlich vergleichbar sind.
ET45 – 15 mm = ET30 effektiv
Die markierte Einpresstiefe bleibt ET45. Der Abstandshalter verändert seine Einbaulage.
ET30 ohne Spacer
Die nominale Radmittellinie kann übereinstimmen, die Teile und der Montagestapel jedoch nicht.
Sie können die Radposition anpassen, ohne die gleiche Lösung zu sein
Wenn die Radbreite unverändert bleibt, verschieben ein Distanzstück und eine entsprechende Reduzierung des Radversatzes die Radmittellinie um den gleichen Nennabstand nach außen. Das ist die einzige einfache Äquivalenz.
Ein 15-mm-Distanzstück an einem ET45-Rad ergibt einen effektiven Versatz von etwa ET30.Ein ET30-Rad gleicher Breite kann die gleiche nominelle seitliche Position einnehmen. Daraus folgt nicht, dass die Radspeichen, der Lauf, die Nabenschnittstelle, die Befestigungselemente, die Masse oder die genehmigte Anwendung gleichwertig sind.
Der Radversatz ist der Abstand zwischen der Radmittellinie und der Nabenmontagefläche. Ein Distanzstück verschiebt die Montagefläche relativ zur Nabe nach außen, verändert jedoch nicht die Nummer, die in das Rad eingegossen oder eingestanzt ist. Durch die Bezeichnung des Ergebnisses als „effektiver Versatz“ wird die markierte Radspezifikation von der Einbauposition getrennt gehalten.
Auch bei diesem Vergleich wird von gleichen Reifendimensionen und einem Rad ausgegangen, dessen Nennbreite das Gleiche bedeutet. Es handelt sich um eine Planungsrechnung. Der endgültige Abstand muss noch am tatsächlichen Fahrzeug durch Lenk- und Aufhängungsbewegungen gemessen werden.
Die Dicke des Distanzstücks wird vom effektiven Versatz für dasselbe Rad abgezogen
Verwenden Sie für beide Werte Millimeter:
Effektiver Offset
effektive ET = Rad ET - Distanzstück
Ein ET45-Rad mit 15 mm Distanzscheibe sitzt ungefähr wie ein ET30-Rad gleicher Breite. Rad und Reifen bewegen sich etwa 15 mm nach außen.
Erforderlicher Abstandshalter
Distanzstück = Rad-ET – Ziel-ET
Um das gleiche ET45-Rad auf eine ET30-äquivalente Position zu bewegen, ergibt die Arithmetik 15 mm. Bei dieser Nummer handelt es sich nicht um eine automatische Einbaugenehmigung.
Wischen Sie über das Diagramm, um die beiden Montageanordnungen zu vergleichen.
Auch die Arithmetik wird im behandeltVersatzabschnitt der Montageanleitung für Spurverbreiterung. Vergleichen Sie damit ein bekanntes Rad, bevor Sie mit den verbleibenden Passungsprüfungen fortfahren.
Passender ET30 passt nicht zu den Kanten, wenn ein Rad breiter ist
Der Versatz beschreibt die Montagefläche relativ zur Radmittellinie. Die Breite ist darin nicht enthalten. Wenn das Ersatzrad breiter ist, erstreckt sich die Hälfte der zusätzlichen Breite in Richtung der Aufhängung und die Hälfte in Richtung des Kotflügels, bevor der Versatz berücksichtigt wird.
8,0 Zoll ET45 + 15 mm Distanzstück
effektive Position = ET30
Dies wird zur Referenz. Lassen Sie die Rad- und Reifenabmessungen für den Vergleich unverändert.
8,5-Zoll-ET30-Rad
0,5 Zoll × 25,4 = 12,7 mm breiter
Bei gleicher effektiver Einpresstiefe reichen die nominellen Felgenkanten auf jeder Seite etwa 6,35 mm weiter als beim 8,0-Zoll-Rad.
Das Beispiel sagt nicht die genaue Seitenwandposition des Reifens voraus. Die nominale Radbreite wird an den Wulstsitzen gemessen, während die äußere Radform und der Reifenquerschnitt variieren. Verwenden Sie die Berechnung, um Optionen zu prüfen, und messen Sie dann die tatsächlichen Rad-, Reifen-, Aufhängungs- und Karosserieabstände.
Ein ET30-Laufrad ist nicht automatisch ein Ersatz für ein anderes ET30-äquivalentes Setup. Breite, Reifengröße und -form bestimmen, wo die inneren und äußeren Grenzen tatsächlich landen.
Ein Abstandshalter verändert den Montagestapel; Ein anderes Rad verändert das Rad selbst
Montageschnittstellen

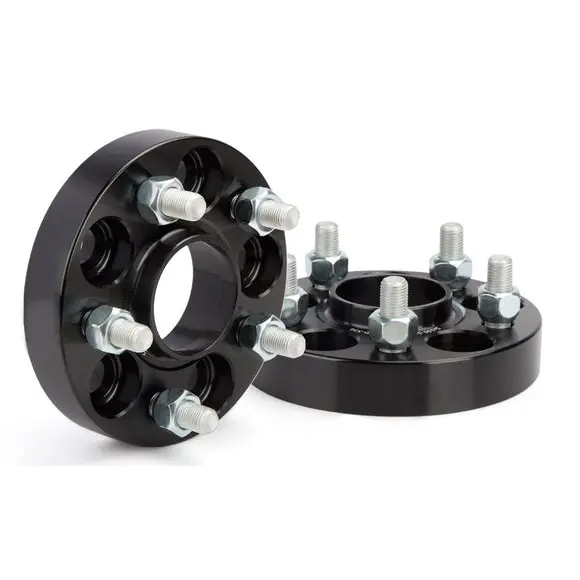

Ein Distanzstück bringt ein weiteres Präzisionsteil zwischen Nabe und Rad. Bei einem Schraubtyp können auch zwei Befestigungsverbindungen entstehen. Ein Ersatzrad wird über sein eigenes Pad montiert, vorbehaltlich der Rad- und Fahrzeuganweisungen.
Nabe und Mittelbohrung

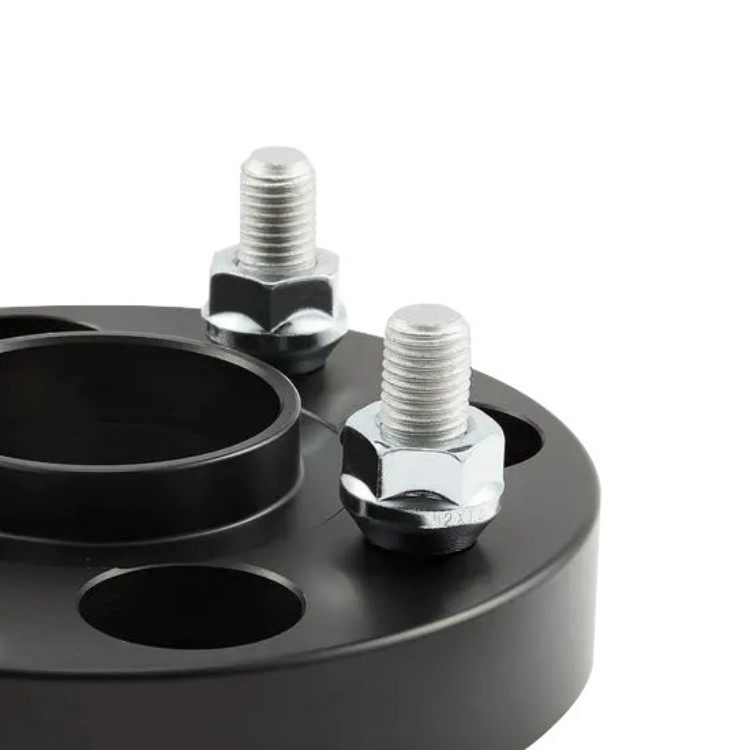

Der Distanzring benötigt eine kompatible fahrzeugseitige und radseitige Zentriergeometrie. Ein Rad benötigt die richtige Mittelbohrung oder eine zugelassene Zentrieranordnung. Gleicher Offset macht diese Schnittstellen nicht austauschbar.
Speichen- und Laufgeometrie
Zwei Räder mit gleicher Breite und Einpresstiefe können unterschiedliche Speichenprofile, Montagepad-Dicken und Laufformen haben. Diese Details steuern das Bremssattel- und Aufhängungsspiel.
Befestigungssystem
Für aufsteckbare Abstandshalter sind möglicherweise längere Schrauben oder Stehbolzen erforderlich. Anschraubbare Abstandshalter verfügen über innere und äußere Beschläge. Für ein anderes Rad ist möglicherweise ein anderes Sitzprofil erforderlich, auch wenn dessen PCD übereinstimmt.
Masse und ihr Standort
Ein Abstandshalter fügt rotierende Masse in der Nähe der Nabe hinzu. Ein anderes Rad kann leichter oder schwerer sein und seine Masse kann einen anderen Radius haben. Die Offset-Nummer enthält keine dieser Informationen.
Zulassung und Service
Anweisungen zu Fahrzeugen, Rädern und Abstandshaltern können die Anwendungen einschränken und separate Prüfverfahren festlegen. Eine Geometriegleichung kann diese Dokumente nicht ersetzen.
Bei Anschraubsystemen kann die innere Hardware nach der Montage des Rads verborgen bleiben. DerDrehmomentführung für Spurverbreiterungerklärt, warum die Verbindungen zwischen Distanzstück und Nabe und zwischen Rad und Distanzstück getrennt gekennzeichnet werden müssen.
Die äußere Position kann übereinstimmen, während Brems- und Federungsspiel unterschiedlich sind
Wischen Sie über die Tabelle, um alle Spalten anzuzeigen.
| Räumungsbereich | Was ein Spacer verändert | Was ein anderes Rad verändern kann | Erforderliche Prüfung |
|---|---|---|---|
| Kotflügel und Karosserie | Verschiebt das vorhandene Rad und den Reifen um etwa die Dicke der Distanzscheibe nach außen | Ändert die Position durch den Versatz sowie die Innen- und Außenkanten durch die Breite | Messen Sie den statischen Abstand und überprüfen Sie dann den Lenk- und Federweg. |
| Aufhängungsseite | Schafft normalerweise mehr Platz zwischen dem vorhandenen Rad/Reifen und den Innenbordkomponenten | Ein geringerer Versatz kann Platz schaffen, während eine zusätzliche Breite einen Teil oder den gesamten Platz beanspruchen kann | Berechnen Sie beide Änderungen und bestätigen Sie sie physisch. |
| Bremssattel an Speiche | Verschiebt das vorhandene Speichenprofil vom Bremssattel weg | Ein anderes Speichenprofil kann bei gleichem Versatz bessere oder schlechtere Ergebnisse erzielen | Verwenden Sie eine Bremsschablone oder ein gemessenes Radprofil. |
| Bremssattel an Zylinder | Ändert weder den vorhandenen Laufdurchmesser noch die Kontur | Ein neues Rad kann eine andere Laufform und einen anderen Durchmesser haben | Überprüfen Sie das radiale und axiale Bremssattelspiel. |
| Nabe und Montagepad | Fügt Anforderungen an Distanzbohrung, Lippe, Fase und Flächenkontakt hinzu | Ändert die Geometrie der Mittelbohrung, des Belags und der Aussparung des Rads | Passen Sie jede Kontaktfläche trocken an, ohne sie mithilfe von Befestigungselementen flach zu ziehen. |
Aus diesem Grund kann ein Distanzstück ein Problem zwischen der axialen Speiche und dem Bremssattel lösen, jedoch kein zu kleines Radhaus reparieren. Das volleAnleitung für das Bremssattelspieltrennt diese Kontaktzonen, bevor die Dicke ausgewählt wird.
Wenn man die Reifenaufstandsfläche nach außen verschiebt, ändert sich bei einer gelenkten Achse auch ihr Verhältnis zur Lenkachse. Die Menge hängt von der Fahrzeuggeometrie und dem Reifen ab. Benutzen Sie dieErklärung zum Lenkradiusfür diese Berechnung. Betrachten Sie das gleiche äußere Erscheinungsbild nicht als gleiches Lenkverhalten, wenn sich die Radbreite, der Reifen oder die Aufhängungsgeometrie geändert haben.
Wählen Sie aus einer gemessenen Anforderung, nicht aus einer Präferenz für einen Teil
Keine der Routen ist allgemein besser. Die Entscheidung hängt von dem Rad ab, das Sie bereits besitzen, den verfügbaren zugelassenen Teilen, dem Korrekturumfang, dem Hardware-Zugang und dem tatsächlichen Spielproblem.
Wischen Sie über die Tabelle, um alle Spalten anzuzeigen.
| Situation | Eine Abstandshalterroute kann sinnvoll sein, wenn | Ein anderes Rad kann dann praktisch sein | Fahren Sie erst fort |
|---|---|---|---|
| Behalten Sie einen vorhandenen Radsatz bei | Eine dosierte Verschiebung nach außen löst das Problem und es steht ein fahrzeugspezifisches Distanzsystem zur Verfügung | Das vorhandene Rad weist eine weitere Inkompatibilität auf, die ein Distanzstück nicht beheben kann | Nabenpassung, PCD, Hardware, Abstand und Anweisungen stimmen alle überein. |
| Auswahl der Räder vor dem Kauf | Nach Auswahl des gewünschten Rades ist noch eine kleine, vom Antrag genehmigte Korrektur erforderlich | Es steht ein Rad mit der erforderlichen Breite, Einpresstiefe, Tragfähigkeit und Bremsprofil zur Verfügung | Der komplette Rad- und Reifenumfang wurde verglichen. |
| Bremsen-Upgrade | Die vorhandene Speiche benötigt eine maßvolle axiale Verschiebung und der Lauf ist bereits frei | Ein anderes Speichen- und Zylinderdesign löst sowohl das axiale als auch das radiale Spiel | Eine Bremsschablone oder eine physikalische Messung überprüft die tatsächlichen Teile. |
| PCD-Nichtübereinstimmung | Ein speziell entwickelter Adapter, kein einfacher Abstandshalter, deckt sowohl Fahrzeug- als auch Radmuster ab | Das Rad wird im richtigen PCD geliefert | Zentrierung, Befestigungsmittel, Dicke und gesetzliche Zulassung sind geklärt. |
| Unbekannte Vibration | Keine Diagnoseverknüpfung | Keine Diagnoseverknüpfung | Das Originalrad, der Reifen, die Nabe, die Montageflächen und die Auswuchtung wurden überprüft. |
Wenn PCD, Mittenbohrungsgeometrie, Befestigungssitz, Lastzulassung oder physikalischer Zustand falsch sind, kann die zugrunde liegende Nichtübereinstimmung nicht durch Verschieben des Rades nach außen korrigiert werden.
Notieren Sie die Grundlinie, die Distanzstückoption und die Radoption separat
- Korrigieren Sie die FahrzeugbasislinieNotieren Sie Achse, Naben-PCD, Nabenführung, Bremspaket, Federungszustand und Karosseriespiel.
- Notieren Sie das aktuelle Rad und den aktuellen ReifenVerwenden Sie Radbreite, Durchmesser, markierten Versatz, Mittelbohrung, PCD, Befestigungssitz, Reifengröße und die tatsächlich gemessene Position.
- Definieren Sie das Problem in MillimeternGeben Sie das erforderliche Innenspiel oder die gewünschte Außenposition an. Beginnen Sie nicht mit einer bevorzugten Abstandhalterdicke.
- Bauen Sie die Abstandshalteroption einBehalten Sie die aktuelle Radbreite und den aktuellen Versatz bei, subtrahieren Sie die Dicke der Distanzstücke für den effektiven Versatz und addieren Sie dann die Zentrierung und die Hardware-Anforderungen.
- Bauen Sie die RadoptionBerechnen Sie Kantenänderungen sowohl anhand der Breite als auch des Versatzes. Fügen Sie die Speichen-, Lauf-, Mittelbohrungs-, Last- und Befestigungsdaten des neuen Rades hinzu.
- Vergleichen Sie die Worst-Case-FreigabeÜberprüfen Sie den Lenkwinkel, den Federweg, die Reifenform, das Bremsspiel und alle Überstände der Originalbolzen oder Radtaschen.
- Überprüfen Sie die KontrollanweisungenKlären Sie vor der Installation Anwendungsgrenzen, Hardware, Drehmoment, Inspektion und örtliche Straßenanforderungen.
- Trocken anbringen und prüfenDie gewählte Baugruppe muss vor dem Straßeneinsatz flach sitzen, richtig zentriert sein und sich ohne Kontakt drehen.
DerMessanleitungBietet die physischen Kontrollen für Nabe, Rad, Kotflügel und Hardware. Wenn das Ziel nur darin besteht, zu verstehen, was die Komponente ändert, beginnen Sie damitwas ein Spurverbreiterung bewirkt.
Häufig gestellte Fragen zu Spurverbreiterungen und Offset-Rädern
Ist eine Spurverbreiterung von 15 mm gleichbedeutend mit 15 mm weniger Einpresstiefe?
Bei gleicher Radbreite verschiebt das Hinzufügen eines 15-mm-Distanzstücks die Radmittellinie auf die gleiche nominale seitliche Position wie eine Reduzierung des Radversatzes um 15 mm. Die beiden Baugruppen unterscheiden sich weiterhin in der Radkonstruktion, den Montageschnittstellen, der Hardware und dem möglichen Brems- oder Nabenspiel.
Verändern Spurverbreiterungen die auf dem Rad markierte Einpresstiefe?
Nein. Die eingestanzte oder gegossene Einpresstiefe des Rades bleibt gleich. Ein Distanzstück verändert die Einbauposition, daher ist der effektive Versatz für einen Vergleich mit demselben Rad der markierte Versatz minus der Distanzstückdicke.
Garantiert der gleiche effektive Versatz den gleichen Kotflügelabstand?
Nur wenn auch Radbreite, Reifendimensionen und relevante Formen gleichwertig sind. Ein breiteres Rad ändert sowohl die Innen- als auch die Außenkantenposition, selbst wenn die effektive Versatzzahl übereinstimmt.
Kann ein Rad mit geringerem Einpressdruck mehr Bremsspielraum bieten als ein Distanzstück?
Das ist zwar möglich, aber der Offset allein kann dieses Ergebnis nicht vorhersagen. Speichenprofil, Dicke des Montagepads und Zylinderform steuern das Bremssattelspiel. Für das genaue Rad- und Bremspaket ist eine Schablone oder eine physikalische Messung erforderlich.
Was sollte vor der Auswahl einer Distanzscheibe oder eines anderen Rades verglichen werden?
Vergleichen Sie Radbreite und -einpresstiefe, Reifengröße, Innen- und Außenspiel, Naben- und Mittelbohrungsgeometrie, PCD, Befestigungssystem, Bremsbereich, Lastgenehmigung und die Anweisungen, die das Fahrzeug und die Teile abdecken.
Senden Sie zwei vollständige Optionen, nicht zwei Offset-Nummern
Geben Sie das aktuelle Rad und den aktuellen Reifen, den vorgeschlagenen Distanzring, das Alternativrad, die Nabendaten, das Bremspaket und die gemessenen Abstände an. Dann können Innenkante, Außenkante und Montagesystem auf gleicher Basis verglichen werden.
Sicherheitshinweis: Die Berechnungen auf dieser Seite vergleichen die Nenngeometrie. Sie genehmigen weder ein Rad noch eine Distanzscheibe für ein Fahrzeug. Überprüfen Sie vor der Installation die genaue Anwendung, Abstände, Lastanforderungen, Hardware, Drehmomentanweisungen und örtlichen Straßenverkehrsregeln mit qualifizierten Fachleuten.
