Zwei dünne Abstandshalter können zusammen die richtige Dicke ergeben und dennoch die falsche Montageanordnung ergeben.
Stapeln Sie keine unabhängig ausgewählten Spurverbreiterungen, um eine Dicke zu erreichen. Wählen Sie einen von der Anwendung zugelassenen Abstandshalter pro Radposition mit der richtigen Hardware. Ein vom Hersteller entworfenes mehrteiliges System darf nur wie dokumentiert verwendet werden; seine Existenz macht eine selbstgemachte Kombination nicht akzeptabel.
Zwei 5-mm-Abstandshalter sind keine zugelassene 10-mm-Baugruppe
Die Rechnung ist korrekt: Zwei Abstandshalter mit nominal 5 mm ergeben einen Gesamtabstand von 10 mm. Mit dem gleichen Rad ergibt sich auch die gleiche nominelle Auswärtsbewegung wie bei einem einzelnen 10-mm-Distanzstück. Die fehlenden Informationen betreffen die Anordnung, den Sitz und die Befestigung der Teile aneinander.
Ein einzelner Abstandshalter hat einen Körper, der seine nabenseitige Montagefläche mit seiner radseitigen Fläche verbindet. Ein Paar fügt eine weitere Verbindung zwischen diesen Flächen hinzu. Wenn eines der Teile über eine Positionierungslippe, eine Aussparung oder eine Fase verfügt, müssen diese Merkmale auch zum benachbarten Bauteil passen. Ein passendes Schraubenmuster beantwortet keine dieser Fragen.
Dabei geht es nicht nur um den Wunsch nach einer aufgeräumteren Installation. Die PRO-SPACER-Anleitung von Eibach verbietet ausdrücklich die Kombination von zwei oder mehreren Distanzringen. Diese Anweisung gilt für das Produkt und ist ein guter Grund, nicht davon auszugehen, dass einzeln geeignete Abstandshalter in Kombination eine geeignete Baugruppe ergeben.[1]
Halten Sie zwei Entscheidungen getrennt:Ermitteln Sie zunächst die gewünschte Radposition. Wählen Sie dann ein für diese Position zugelassenes Montagesystem aus. Die Gesamtdicke beantwortet die erste Frage, nicht die zweite.
Wenn die gewünschte Radposition noch unklar ist, beginnen Sie mit derMontageanleitung für Spurverbreiterungen. Verwenden Sie einen Stapel nicht als Ersatz für eine vollständige Abstandsmessung.
Den Unterschied können Sie in einer Offset-Berechnung nicht erkennen
Für eine vereinfachte Aufsteckmontage schafft ein Distanzstück zwei passende Schnittstellen: Nabe zu Distanzstück und Distanzstück zu Rad. Durch das Stapeln von zwei entstehen drei. Die neue Spacer-zu-Spacer-Schnittstelle benötigt eine eigene kompatible Geometrie und den richtigen Sitz.
Jede Steckfläche muss wie vorgesehen sitzen. Schmutz, Korrosion, ein Grat oder eine inkompatible Aussparung können Teile auseinanderhalten. Das Anziehen der Muttern stellt nicht sicher, dass die Flächen überhaupt kompatibel waren. Die DRS-Installationsanweisungen von H&R erfordern den korrekten Sitz an den Naben- und Radschnittstellen.[2]
Eine zusätzliche Schnittstelle liefert keine sinnvolle numerische Vorhersage wie „doppelt so viel Vibration“ oder „halb so stark“. Für diese Behauptungen wären Beweise für eine bestimmte Versammlung erforderlich. Das praktische Problem ist einfacher: Ein improvisierter Stapel fügt eine Verbindung hinzu, die die Anwendungsgenehmigung des einzelnen Produkts möglicherweise nicht abdeckt.
Längere Befestigungselemente stellen den fehlenden Nabeneingriff nicht wieder her
Axialer Abstand und radiale Lage sind unterschiedlich
Ein Distanzstück verschiebt die Radbefestigungsfläche nach außen. Bei einer einfachen Slip-on-Anordnung, die immer noch auf der ursprünglichen Nabenführung basiert, verringert sich dadurch die Länge der Führung, die zum Erreichen der Zentrierbohrung des Rads zur Verfügung steht. Auch die Eintrittsfase des Rades ist wichtig: Das Erreichen der Bohrungsmündung ist nicht unbedingt dasselbe wie das Eingreifen in die zylindrische Aufnahmefläche.
Das Hinzufügen eines weiteren Distanzstücks lässt sich nicht allein durch die Messung des Bohrungsdurchmessers rechtfertigen. Eine erhabene Lippe kann gegen die Aussparung des nächsten Distanzstücks stoßen oder die kombinierte Baugruppe hinterlässt möglicherweise einen unzureichenden vorgesehenen Eingriff am Rad. Zwei als „nabenzentriert“ bezeichnete Teile passen nicht automatisch richtig zueinander.

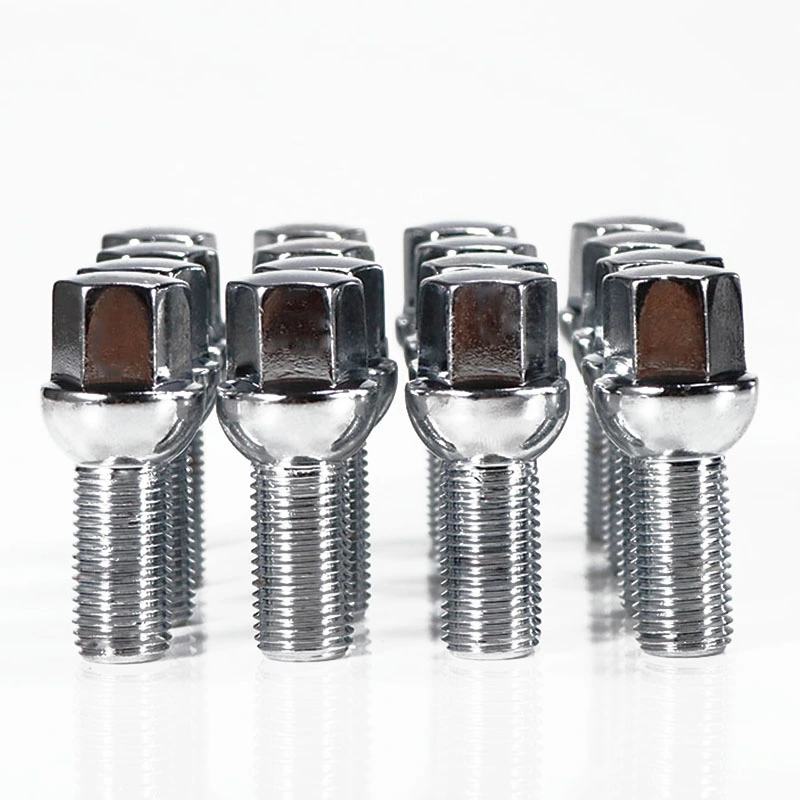

Die Gewindelänge löst nur ein Gewindelängenproblem
Für einen ordnungsgemäß spezifizierten Aufsteckabstandshalter sind möglicherweise längere Schrauben oder Stehbolzen erforderlich. Sie korrigieren keine inkompatiblen Zentriermerkmale, eine wackelnde Montagefläche oder ein Rad, das nicht sitzt. Eine zu große Schraubenlänge kann je nach Naben- und Befestigungsdesign auch zu Überschneidungen oder Durchschlägen führen.
Verwenden Sie die für die genaue genehmigte Baugruppe angegebenen Hardware, einschließlich Gewinde, Sitzform und -länge. Erhöhen Sie das Drehmoment nicht, um einen fraglichen Sitz auszugleichen. UnserDrehmomentführung für Spurverbreiterungerklärt, warum eine einzige generische Drehmomentzahl nicht ausreicht.
Eine nützliche Unterscheidung:„Die Muttern ziehen sich fest“ beschreibt, was mit den Befestigungselementen passiert ist. „Das Rad sitzt richtig und ist festgeklemmt“ beschreibt die Montage. Die erste Beobachtung beweist die zweite nicht.
Wie wäre es mit einem dünnen Abstandshalter an einem Schraubadapter?
Ein dünner Abstandshalter kann wie eine kleine Ergänzung zu einem vorhandenen Adapter erscheinen. Aber sein Standort bestimmt, welche Schnittstelle sich ändert. Deshalb ist „es sind nur ein paar Millimeter“ kein ausreichendes Ausstattungsargument.
| Vorgeschlagene Kombination | Was Aufmerksamkeit braucht | Besserer nächster Schritt |
|---|---|---|
| Slip-on + Slip-on | Eine zusätzliche Passfläche, kombinierte Dicke, Original-Piloteingriff und Hardware-Länge. | Geben Sie einen passenden Abstandhalter für den erforderlichen Gesamtabstand an. |
| Aufsteckbare Außenseite eines anschraubbaren Abstandshalters | Das Rad wird weiter von der radseitigen Führung und den Stehbolzen des Adapters entfernt. | Überprüfen Sie die komplette Adapter-zu-Rad-Geometrie neu; Fügen Sie keine lose Unterlegscheibe hinzu. |
| Aufsteckbar hinter einem anschraubbaren Distanzstück | Der nabenseitige Eingriff des Adapters und die Beziehung der Montageteile ändern sich. | Befolgen Sie die Montageanordnung gemäß den Anweisungen des Adapterherstellers. |
| Anschraubbar + anschraubbar | Weitere Befestigungsstufe, Zentrierschnittstelle und größerer Gesamtabstand. | Improvisieren Sie kein System mit zwei Adaptern. Fragen Sie nach einer anwendungsspezifischen Lösung. |
Geben Sie den gesamten Teil an, keine zusätzliche Ebene

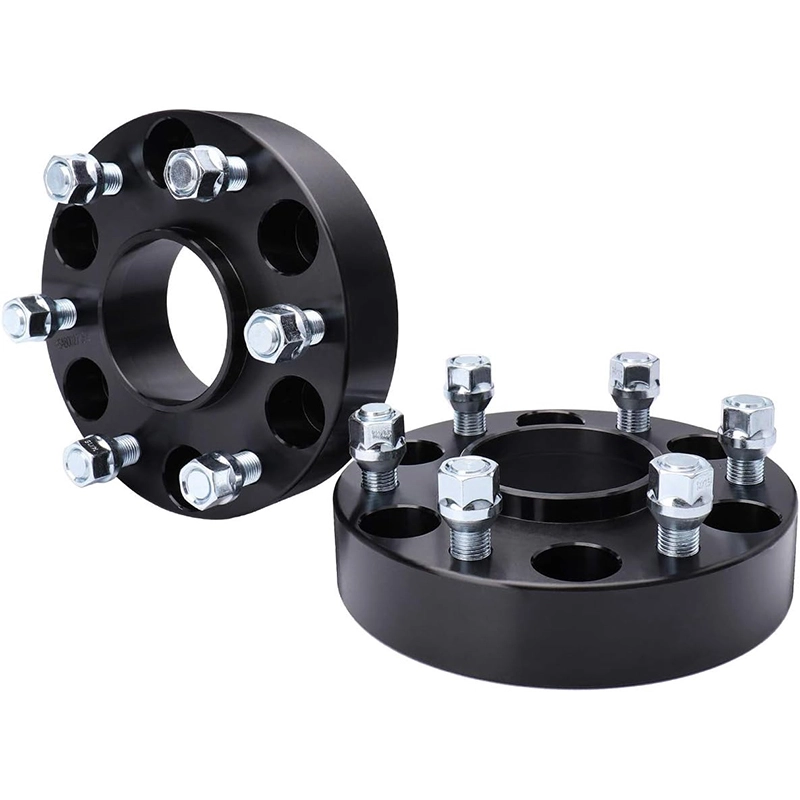

Die Liste der PCD 6x139,7 CB95.1-Adapter von J&W umfasst kundenspezifische Dicken- und Gewindeoptionen. Hierbei handelt es sich um Spezifikationsoptionen, die für eine Bestellung bestätigt werden müssen, nicht um die Erlaubnis, separate Adapter zu kombinieren.
Geben Sie bei einer Ersatzanfrage sowohl die fahrzeugseitigen als auch die radseitigen Abmessungen an. Ein Produktname oder eine passende PCD allein ist keine Ausstattungsgenehmigung.
Sehen Sie sich die Spezifikationen des Sechs-Loch-Adapters anWenn Sie unsicher sind, welches Montagesystem Sie haben, vergleichen Sieaufsteckbare und anschraubbare Distanzstückebevor Sie einen Ersatz anfordern.
So fordern Sie einen korrekten Ersatz an
„Ersetze meine beiden Abstandshalter durch einen“ ist ein Ausgangspunkt, keine vollständige Spezifikation. Der ursprüngliche Stapel hatte den Reifen möglicherweise bereits zu weit außen platziert oder eine Bremskomponente konnte nicht richtig entfernt werden. Überprüfen Sie die erforderliche Position erneut, anstatt die alte Summe automatisch zu kopieren.
- Identifizieren Sie die Teile.Notieren Sie Fahrzeugmodell und -jahr, Radgröße und -versatz, Reifengröße, Distanzscheiben-Teilenummern und alle Brems- oder Aufhängungsänderungen. Getrennte Vorder- und Hinterachsinformationen.
- Messen Sie die erforderliche Bewegung.Ermitteln Sie das tatsächliche Spielproblem und die erforderliche Auswärtsbewegung. Überprüfen Sie das Außenspiel sowie das Innenspiel unter Berücksichtigung der jeweiligen Lenk- und Federungspositionen.
- Notieren Sie die Positionierungsgeometrie.Geben Sie den Führungsdurchmesser und den Vorsprung der Nabe, die Radmittenbohrung, die Eingangsfase und die Aussparungen für die Montagefläche an. Fügen Sie eine Skizze oder bemaßte Fotos bei, wenn die Form schwer zu beschreiben ist.
- Identifizieren Sie das Befestigungssystem.Notieren Sie Gewindegröße und -steigung, Schrauben- oder Bolzenanordnung, Sitztyp und die vorhandenen Hardware-Abmessungen. Berücksichtigen Sie bei einer Anschraublösung gegebenenfalls die Details der Hinterradtasche.
- Fordern Sie die dokumentierte Montage an.Bestätigen Sie gemeinsam die Teilenummer, die Hardware, den Anwendungsbereich und die Installationsanweisungen. Genehmigen Sie einen Austausch nicht allein aufgrund der Dicke.
Benutzen Sie dieAnleitung zum Messen der Spurverbreiterungum die Freigabeinformationen zu organisieren. Wenn die erforderliche Montage nicht bestätigt werden kann, ist eine Änderung der Radspezifikation möglicherweise sinnvoller als das Hinzufügen eines größeren Abstands.
Sind bereits gestapelte Abstandshalter im Einsatz?
Benutzen Sie die Abwesenheit von Vibrationen nicht als Beweis dafür, dass der Stapel zugelassen ist. Vermeiden Sie eine weitere Nutzung auf der Straße, bis ein qualifizierter Techniker die Baugruppe beurteilt und einen geeigneten Ersatz oder eine bestätigte kompatible Originalkonfiguration besorgt hat.
Vereinbaren Sie bei Bedarf eine professionelle Inspektion und Bergung. Versuchen Sie nicht, eine unsichere Baugruppe durch Aufbringen eines zusätzlichen Drehmoments nutzbar zu machen.
Bei der Inspektion sollte der Techniker die Passflächen, Zentriermerkmale und Befestigungselemente auf Beschädigungen oder Störungen untersuchen. Das Entfernen eines Distanzstücks ist nicht automatisch eine vollständige Lösung: Die verbleibenden Teile sind jetzt möglicherweise zu lang, oder das Rad verliert möglicherweise den Abstand, den der Stapel schaffen sollte.
Befolgen Sie nach dem Einbau eines korrekten Ersatzes die entsprechenden Installations- und Überprüfungsanweisungen. Wenden Sie ohne vorherige Bestätigung nicht das Drehmoment einer anderen Marke an oder prüfen Sie die Intervalle nicht erneut auf Ihre Teile.
Fragen zum Stapeln von Spurverbreiterungen
Kann ich zwei 5-mm-Spurverbreiterungen stapeln?
Kombinieren Sie keine unabhängig ausgewählten Abstandshalter, da sich ihre Dicken korrekt addieren. Verwenden Sie einen von der Anwendung zugelassenen Abstandshalter mit geeigneter Zentriergeometrie und Hardware für die erforderliche Position.
Ist ein nabenzentrierter Ring dasselbe wie ein anderer Abstandshalter?
Nein. Ein korrekt spezifizierter Nabenzentrierungsring passt einen Aufnahmedurchmesser an. Eine Spurverbreiterung verändert die axiale Radposition. Ein Ring ist nicht für eine gestapelte Abstandshalterbaugruppe geeignet und muss dennoch auf seinen Sitz mit den umgebenden Teilen überprüft werden.
Sind gestapelte Abstandshalter durch die Verwendung längerer Bolzen akzeptabel?
Nein. Längere Bolzen beziehen sich auf die verfügbare Gewindelänge, nicht auf die Kompatibilität von Montageflächen oder Zentrierfunktionen. Die komplette Abstandhalter- und Beschlaganordnung bedarf einer anwendungsspezifischen Genehmigung.
Kann ich Abstandshalter vorübergehend stapeln, um den Stand zu testen?
Testen Sie einen improvisierten Stapel nicht auf der Straße. Verwenden Sie Messungen, Rad- und Bremsenschablonen oder eine professionell kontrollierte statische Einbaubewertung, um die erforderliche Position zu ermitteln.
Ist jedes mehrteilige Abstandhaltersystem unsicher?
Ein konstruiertes mehrteiliges System muss als exakt dokumentierte Baugruppe bewertet und installiert werden. Es ist nicht gleichbedeutend mit der Kombination einzeln ausgewählter Abstandshalter und setzt das Stapelverbot des Herstellers nicht außer Kraft.
Benötigen Sie eine andere Dicke?
Senden Sie die komplette Ausstattung.
Senden Sie J&W die Fahrzeug- und Raddetails, den erforderlichen Abstand pro Seite, die Naben- und Bohrungsabmessungen, die Hardware-Spezifikation und Fotos beider Montageflächen. Fragen Sie nach einem einzelnen geeigneten Abstandshalter oder Adapter und nicht nach einer weiteren Schicht.
