Nabenzentrische vs. ösenzentrische Spurverbreiterungen

Nabenzentrische vs. ösenzentrische Spurverbreiterungen: Welche Änderungen?

Das Etikett ist weniger wichtig als die vollständige Passform

Nabenzentrische vs. ösenzentrische Spurverbreiterungen

Der Unterschied besteht in der Referenz, die zum Zentrieren der Spurverbreiterungsbaugruppe verwendet wird. Um eines der beiden Designs zu beurteilen, folgen Sie der Geometrie von der Fahrzeugnabe bis zum Rad.

VonJ&W AutoteileAktualisiert am 2. September 202610 Min. Lektüre

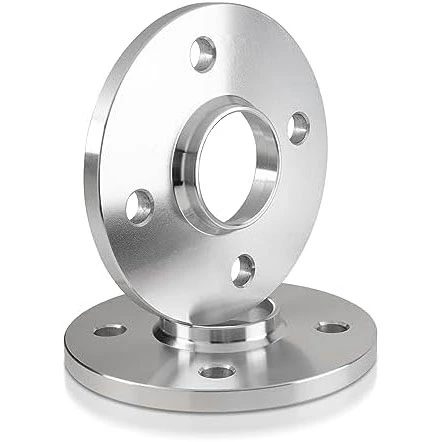

Pair of silver four-lug wheel spacers with raised center pilots
Hier ist ein erhöhter Mittelpilot sichtbar, aber die tatsächlichen Durchmesser, Höhen, Fasen und Montagekontakte entscheiden immer noch darüber, ob die Baugruppe nabenzentriert ist.
Kurze Antwort

Ein nabenzentrischer Abstandshalter verwendet eine abgestimmte Mitte-Pilot-Geometrie, um die Baugruppe zu positionieren.Bei einer ösenzentrierten Anordnung ist es erforderlich, dass die Radbefestigungssitze die Baugruppe beim Festziehen in die Mitte bringen. Eine nabenzentrische Montage ist in der Regel einfacher und wiederholbar, aber das Wort in einer Auflistung beweist nichts, es sei denn, beide Seiten des Distanzstücks passen zur tatsächlichen Nabe und zum Rad.

01 / Beginnen Sie mit der Ortungsreferenz

Der Unterschied besteht darin, wie die Konzentrizität vor der endgültigen Klemmung hergestellt wird

Für beide Ausführungen sind noch kompatible Befestigungselemente und ausreichend Klemmkraft erforderlich. Die Wörter nabenzentriert und ösenzentriert beschreiben, wie das Rad beim Zusammenbau des Gelenks um die Nabenachse positioniert wird.

Hubzentriert

Die Pilotgeometrie bildet die Mitte

Der Abstandshalter passt über die Nabenführung des Fahrzeugs. Das Rad wird dann auf der Außenbordführung des Distanzstücks oder auf einer anderen, ausdrücklich für dieses Rad zugelassenen Zentrieranordnung positioniert. Der Pilot kontrolliert die radiale Position, während die Befestigungselemente festgezogen werden.

Lug-zentriert

Befestigungssitze bilden die Mitte

Die Mittelöffnung bietet keinen festen Sitz. Korrekte konische, kugelförmige oder anders gestaltete Sitze bringen das Rad in Position, während die Befestigungselemente gleichmäßig in der angegebenen Reihenfolge angezogen werden.

Keiner der Begriffe bezeichnet das Schraubenmuster, die Distanzstückdicke, das Befestigungsgewinde oder das Radsitzprofil. Es wird auch nicht gesagt, ob der Abstandshalter aufsteckbar oder anschraubbar ist. Das sind separate Ausstattungsentscheidungen. AAufsteck- oder Anschraub-Spurverbreiterungkann Hubzentrierungsfunktionen enthalten, aber die beiden Anhangsformate verwenden unterschiedliche Hardwarepfade.

02 / Lesen Sie die Baugruppe von links nach rechts

Bei der nabenzentrierten Passform handelt es sich um eine Kette mit vier Schnittstellen, nicht um eine Nummer mit zentraler Bohrung

Zwischen zwei Teilen sitzt ein Abstandshalter. Seine Innenseite muss mit der Fahrzeugnabe zusammenpassen; seine Außenseite muss zum Rad passen. Die Überprüfung nur der Mittelbohrung des Distanzstücks deckt die Hälfte des Problems ab.

Wischen Sie über das Diagramm, um die vollständige Zentrierkette zu verfolgen.

Spurverbreiterungs-Zentrierkette Das obere Feld zeigt vier aufeinander abgestimmte, nabenzentrierte Schnittstellen von der Fahrzeugführung zur Innenbohrung des Distanzstücks, zur Außenbohrung des Distanzstücks und zur Radmittenbohrung. Das untere Feld zeigt eine ösenzentrierte Anordnung, bei der die Mittelöffnung Spiel hat und die Befestigungssitze die radiale Position festlegen. Nabenzentriert: Zwei aufeinander abgestimmte Pilotgelenke FAHRZEUGNABEABSTANDSHALTERRAD 1. Hub-Pilot2. Innenbordbohrung 3. Außenbordpilot4. Bohrung in der Radmitte Eine gültige Kette benötigt:• Kompatible Durchmesser• Ausreichendes Engagement der Piloten• Fasen- und Radiusfreigabe• Vollständiger Kontakt zur Montagefläche LUG-CENTRIC: BEFESTIGUNGSSITZE SORGEN FÜR DIE ZENTRIERUNG ABSTAND ZUM ÖFFNEN DER MITTEDer Pilot ist nicht die Ortungsreferenz.BEFESTIGUNGSSITZKONTAKTAuf richtige Sitzplätze und eine gleichmäßige Reihenfolge kommt es an. Das Diagramm erläutert nur die Positionierung. Es wird weder ein Teil genehmigt noch ein Drehmomentwert zugewiesen.
Die Zentrierkette versagt, wenn ein Durchmesser falsch ist, eine Lippe zu kurz zum Einrasten ist oder eine Fase verhindert, dass eine Montagefläche flach sitzt.

Aus diesem Grund kann ein Antrag allein aufgrund des „5-Naben-Abstandhalters“ nicht genehmigt werden. DerMontageanleitung für Spurverbreiterungendeckt PCD, Dicke, Offset und Hardware ab, nachdem die zentralen Schnittstellen identifiziert wurden.

03 / Trennen Sie zwei verschiedene Aufgaben

Der Pilot lokalisiert die Baugruppe; Die vorgespannte Verbindung sorgt für die Klemmung

Nabenzentrierte Erklärungen sagen oft, dass die Mittellippe „das Fahrzeuggewicht trägt“, während die Schrauben nichts anderes tun, als das Rad festzuhalten. Diese Formulierung ist für eine verschraubte Radverbindung zu grob. Bei einer ordnungsgemäß festgezogenen Baugruppe erzeugen die Befestigungselemente eine Klemmung zwischen Nabe, Distanzstück und Radflächen. Die Mittelelemente sorgen für eine konzentrische Position und können je nach Design für seitlichen Halt sorgen.

Das Zentrieren ist kein Ersatz für das Spannen.Eine genau angepasste Lippe kann falsche Befestigungselemente, schlechten Sitz, unzureichenden Eingriff oder ein nicht überprüftes Drehmomentverfahren nicht ausgleichen. Auch das Umgekehrte gilt: Mehr Drehmoment kann inkompatible Zentriergeometrien nicht in den richtigen Sitz zwingen.

Die Unterscheidung ist bei der Diagnose wichtig. Wenn der Abstandshalter wackelt, bevor die Befestigungselemente installiert sind, liegt das Problem an der Geometrie oder an Verschmutzung. Wenn es flach sitzt, die Hardware jedoch nicht zum Radsitz oder Gewinde passt, liegt das Problem an der Befestigung. Wenn man beides als generisches „Hub-zentriertes Problem“ behandelt, verbirgt sich der Teil, der tatsächlich einer Korrektur bedarf.

04 / Vergleich nach Installationsverhalten

Die Nabenzentrierung ist nur dann wiederholbarer, wenn die Geometrie wirklich übereinstimmt

Wischen Sie über die Tabelle, um alle Spalten anzuzeigen.

Entscheidungspunkt Nabenzentrierte Anordnung Laschenzentrische Anordnung Was zu überprüfen ist
Primäre Zentrierreferenz Abgestimmte Naben- und Radführungsgeometrie Entwickelter Kontakt zwischen Befestigungselement und Sitz Schließen Sie die Referenz nicht aus Bolzenlöchern oder Marketingnamen ab.
Datenlast Beide Führungsdurchmesser, beide Höhen, Fasen und Aussparungen Befestigungssitzprofil, Gewinde, Reihenfolge und zugelassene Anwendung Beide erfordern weiterhin PCD, Dicke und kompatible Hardware.
Vor dem Anziehen positionieren Der Pilot sollte das Teil ohne Wackelbewegungen oder sichtbare Lücken in der Montagefläche lokalisieren. Ein gewisses Radialspiel an der Mittelöffnung ist mit der Zentriermethode verbunden. Befolgen Sie das Produktverfahren, anstatt das Teil mit Gewalt an seinen Platz zu bringen.
Empfindlichkeit während der Montage Absenken, wenn alle Pilotschnittstellen richtig einrasten Höher, da die Befestigungssitze die Baugruppe gleichmäßig in die Mitte ziehen müssen Beginnen Sie die Befestigungselemente von Hand und verwenden Sie das angegebene Kreuzmuster.
Vibrationsergebnis Reduziert eine Quelle von Zentrierfehlern Kann konzentrisch ablaufen, wenn die Anwendung und das Verfahren darauf ausgelegt sind Keine der beiden Konstruktionen behebt Radschlag, Reifenunwucht oder beschädigte Flächen.
Häufiger Auswahlfehler Kaufen Sie nach der Nummer der Mittelbohrung und ignorieren Sie dabei Lippenhöhe und Radfase Angenommen, ein Ring mit mehreren Mustern passt, weil einige Löcher übereinstimmen Genehmigen Sie das komplette Fahrzeug, Distanzscheiben, Räder und Befestigungselemente.

Lug-zentrisch bedeutet nicht automatisch unsicher, und nabenzentriert bedeutet nicht automatisch zugelassen. Die Anwendungs-, Teilekonstruktions-, Hardware- und Installationsanweisungen haben mehr Gewicht als ein einzelnes Etikett.

05 / Lesen Sie, was Ihnen das Produktfoto nicht sagen kann

Eine sichtbare Mittellippe ist ein Hinweis, kein Passungsbeweis

Silver four-lug spacer pair showing inboard bore and raised outboard pilot
Zwei Seiten, zwei JobsDas gleiche Teil muss nach innen zum Fahrzeug und nach außen zum Rad passen. Das Bild zeigt die Form, nicht die genehmigte Maßübereinstimmung.

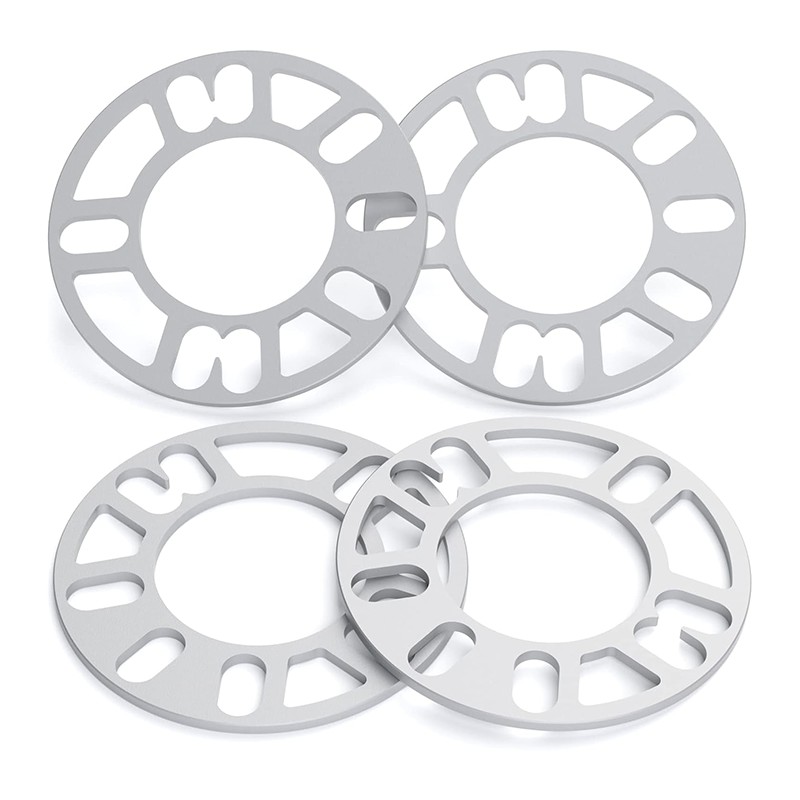

Multi-pattern hub-centric spacer with a separate dark center insert
Multi-Pattern-FormatDie Anzahl der Löcher allein ist keine Entscheidung für die Passform. Bestätigen Sie PKD, Zentrierteile, Dicke und Hardware als eine Anwendung.

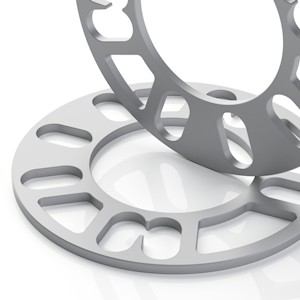

Two thin silver multi-pattern wheel spacer rings on a white background
Dünnes RingformatBei einem dünnen Distanzstück kann es sein, dass die ursprüngliche Nabenführung noch das Rad erreicht. Messen Sie das verbleibende Engagement, anstatt es anzunehmen.

Die am häufigsten übersehene Geometrie ist axial und nicht radial. Ein Durchmesser kann nominell korrekt sein, auch wenn das Distanzstück immer noch nicht sitzt, weil der Basisradius der Nabe eine scharfe Distanzstückbohrung berührt, die Radfase auf die Distanzstücklippe trifft oder der verbleibende Führungseingriff nach dem Erhöhen der Dicke verschwindet.

Stoppen Sie, wenn der Abstandshalter die Montagefläche nicht von Hand erreicht.

Benutzen Sie keine Radbefestigungen, um ein wackelndes oder sichtbar klaffendes Distanzstück flach zu ziehen. Finden Sie die Störung, bestätigen Sie die kontrollierte Zeichnung und ersetzen Sie das inkompatible Teil.

06 / Trockenmontage vor Drehmoment

Sechs Prüfungen unterscheiden ein korrektes Zentriersystem von einem Doppelgänger

  1. Reinigen Sie die Aufnahme- und MontageflächenEntfernen Sie Schmutz und Korrosion, sofern es die Produktanleitung erlaubt. Untersuchen Sie die Nabenfläche, die Führung, das Radpolster und die Distanzflächen auf Beschädigungen.
  2. Testen Sie den Abstandshalter an der FahrzeugnabeEs sollte die Montagefläche vollständig erreichen. Überprüfen Sie die Innenbohrung, die Basisfase, die Naben-Pilot-Höhe und alle Befestigungsteile.
  3. Testen Sie den Abstandshalter im RadStellen Sie sicher, dass der Außenbordpilot in die Radbohrung oder den zugelassenen Zentrierring eindringt, ohne dass die Radabschrägung ihn behindert.
  4. Überprüfen Sie den Piloteneingriff, nachdem die Dicke hinzugefügt wurdeStellen Sie bei einem dünnen, flachen Distanzstück sicher, dass der ursprüngliche Pilot das Rad noch wie erforderlich einrastet. Überprüfen Sie bei einem Abstandshalter mit Lippe die neue Führungshöhe.
  5. Überprüfen Sie das Befestigungssystem unabhängigPassen Sie Gewinde, Sitz, nutzbare Länge, Eingriff und etwaiges Radtaschenspiel an. Die Zentriergeometrie stimmt nicht mit der Hardware überein.
  6. Befolgen Sie die angegebene AnzugsmethodeZiehen Sie jedes Befestigungselement von Hand an, ziehen Sie es im erforderlichen Kreuzmuster fest und verwenden Sie für die genaue Montage das dokumentierte Drehmomentverfahren.

Wenn nach der Installation Vibrationen auftreten, tauschen Sie die Teile nicht wahllos aus. DerDiagnoseanleitung für Vibrationen der Spurverbreiterungtrennt Zentrierung, Sitz, Hardware, Auswuchtung und Rundlauf, sodass jede Variable einmal überprüft werden kann.

07 / Geben Sie den Stack an, nicht das Schlagwort

Im Kauf- oder Zeichnungsprotokoll sollte jede passende Schnittstelle beschrieben werden

Eine Anfrage für „nabenzentrische 5-Nasen-Abstandshalter“ kann kein herstellbares oder installierbares Teil definieren. Erfassen Sie die Fahrzeugseite, die Radseite und die Hardware-Seite in derselben Spezifikation.

FahrzeugBaujahr, Modell, Ausstattung, Achse und Bremse oder Nabenvariante.
Hub-PilotAußendurchmesser, nutzbare Höhe, Basisradius und Fase.
Naben-PCDLochanzahl, Teilkreisdurchmesser und Bolzen- oder Bolzenanordnung.
RadTeilenummer, Größe, Mittelbohrung, Fase und Details zur Montageplatte.
Abstandshalter innenBohrungs-, Freistich-, Fasen- und Vollsitzanforderungen.
Spacer-AußenborderPilotdurchmesser, Höhe und Profil für die Radschnittstelle.
PositionDicke, Radeinpresstiefe, Reifengröße und gemessene Abstände.
HardwareGewinde, Sitz, Länge, Eingriff, Klasse oder Spezifikation und Drehmomentquelle.

Benutzen Sie dieAnleitung zum Messen der Spurverbreiterungwenn einer dieser Werte noch erfasst werden muss. Wenn es sich bei der Ausführung um einen Schraubadapter handelt, dokumentieren Sie die nabenseitigen und radseitigen Befestigungselemente separat.

08 / Häufig gestellte Fragen

Häufig gestellte Fragen zu nabenzentrierten und nasenzentrischen Spurverbreiterungen

Macht eine Mittellippe automatisch eine Nabenzentrierung einer Spurverbreiterung?

Nein. Die Innenbohrung des Distanzstücks muss zur Fahrzeugnabe passen, die Außenbohrung des Distanzstücks muss zur Radmittenbohrung oder zugelassenen Zentrieranordnung passen und beide Montageflächen müssen flach sitzen. Eine sichtbare Lippe allein beweist nicht, dass diese Schnittstellen übereinstimmen.

Sind nasenzentrierte Spurverbreiterungen immer unsicher?

Es gibt kein allgemeingültiges Urteil, das für jedes Design gilt. Eine ösenzentrierte Baugruppe muss für diese Zentriermethode mit den richtigen Befestigungssitzen, der richtigen Reihenfolge und dem richtigen Drehmoment konstruiert und installiert werden. Ein allgemeiner Abstandshalter mit mehreren Mustern sollte nicht allein aufgrund der Tatsache, dass seine Löcher ausgerichtet sind, als kompatibel angesehen werden.

Wird ein nabenzentrischer Abstandshalter Vibrationen immer beseitigen?

Nein. Eine korrekte Nabenregistrierung beseitigt einen möglichen Zentrierfehler. Unwucht der Reifen, Unrundheit der Räder, Verschmutzung, beschädigte Montageflächen, falsche Hardware und andere Fahrzeugfehler können dennoch Vibrationen verursachen.

Welche Abmessungen definieren einen nabenzentrischen Abstandshalter?

Notieren Sie mindestens den Durchmesser und die Höhe der Nabenführung des Fahrzeugs, die Innenbohrung und -entlastung des Distanzstücks, den Durchmesser und die Höhe der Außenbordführung des Distanzstücks, die Radmittenbohrung und -fase, den PCD, die Dicke und die vollständige Spezifikation der Befestigungselemente.

Kann ein Nabenzentrierungsring die falsche Distanzbohrung reparieren?

Ein Ring kann Teil einer zugelassenen Radzentrierung sein, wenn ein Nachrüstrad eine größere Mittelbohrung hat. Ein Distanzstück, dessen fahrzeugseitige Bohrung, Lippengeometrie oder Montageflächenspiel falsch ist, wird nicht korrigiert.

Senden Sie die vier Zentrierschnittstellen

Berücksichtigen Sie die Nabenführung, die Innenbohrung des Distanzstücks, die Außenbohrung des Distanzstücks und die Radmittenbohrung sowie Höhen und Fasen. Eine Zeichnung oder ein gemessenes Arbeitsblatt ist nützlicher als das Wort „hubzentrisch“ allein.

Ausstattungsdetails senden

Sicherheitshinweis: In diesem Artikel werden Zentrierkonzepte und Prüflogik erläutert. Es ist kein Abstandshalter für ein Fahrzeug zugelassen. Verwenden Sie anwendungsspezifische Anweisungen und lassen Sie alle Unklarheiten bezüglich Einbau, Hardware, Drehmoment oder örtlichen Straßenanforderungen von einem qualifizierten Kfz-Fachmann klären.
