Spurverbreiterungsführungen
Bei einer davon trägt die Nabe das Rad. Der andere überlässt diese Aufgabe den Hengsten. Hier erfahren Sie, was dieser Unterschied bei 70 Meilen pro Stunde bedeutet – von der Werkstatt, die beides bearbeitet.
A Nabenzentrierter Abstandshalterverfügt über eine bearbeitete Lippe, die auf der Nabe Ihres Fahrzeugs sitzt, sodass die Nabe das Rad zentriert und die Last trägt. Anasenzentrierter AbstandshalterÜberspringt diese Lippe und stützt sich auf die Laschen-Hardware, um beides zu tun. Nabenzentriert ist die sicherere und reibungslosere Konfiguration – aber ein ösenzentrischer Abstandshalter kann einwandfrei funktionieren, wenn er mit den richtigen Nabenringen kombiniert und mit dem richtigen Drehmoment angezogen wird.
| Besonderheit | Nabenzentrierter Abstandshalter | Abstandshalter mit Laschenzentrierung |
|---|---|---|
| Zentriert das Rad | Die Nabenlippe tut es | Die Radmuttern tun es |
| Trägt die Last | Fahrzeug-Hub | Radbolzen |
| Ausstattung | Auf eine Nabenbohrung bearbeitet | Übergroße Bohrung, passend für viele Autos |
| Vibrationsgefahr | Niedrig | Höher, wenn nicht genau zentriert |
| Am besten für | Tägliches Fahren, Autobahn, Abschleppen | Universeller / fahrzeugübergreifender Einsatz mit Ringen |
| Der Haken | Muss genau zu Ihrem Hub passen | Die Zentrierung hängt von der Installationsgenauigkeit ab |
Die meisten Beschwerden darüber, dass meine Lenkung wackelt, nachdem ich Distanzstücke eingebaut habe, gehen auf diesen einen Unterschied zurück – und die meisten Käufer hören ihn nie richtig erklärt. Also lasst uns das tun. Wir bearbeiten beide Typen, deshalb sagen wir Ihnen, wo jeder einzelne hingehört und wo er Menschen in Schwierigkeiten bringt.

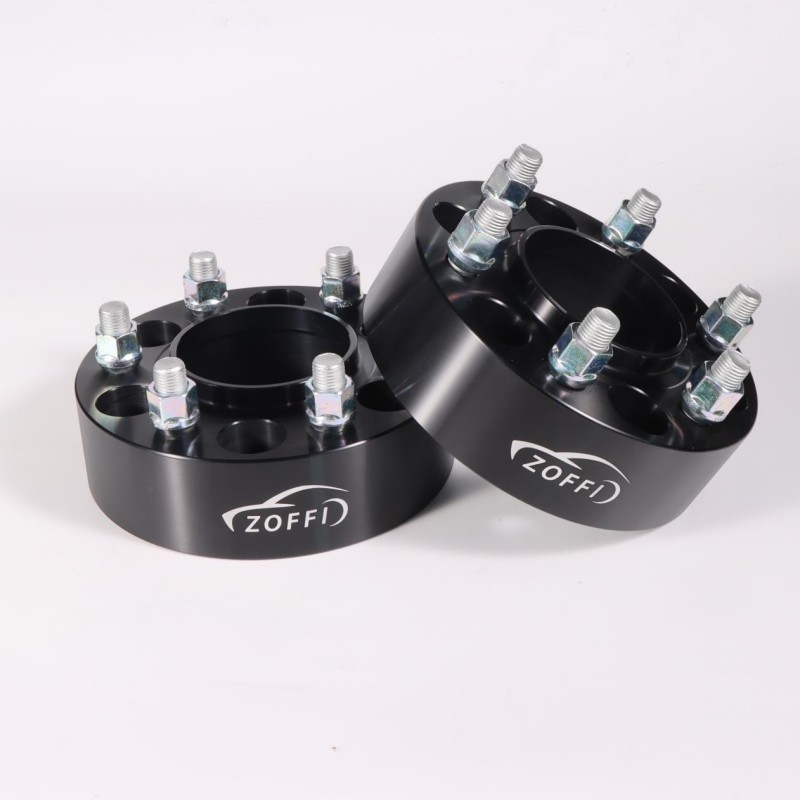

Ein nabenzentrischer Abstandshalter wird mit einer Mittelbohrung und einer erhabenen Lippe geschnitten, die genau zur Nabe Ihres Fahrzeugs passen. Schieben Sie es auf und es sitzt zuerst auf der Nabe, bevor das Rad überhaupt montiert werden kann. Diese Lippe sorgt für die Zentrierung, und sobald das Rad darüber fällt, ist der gesamte Stapel konzentrisch zur Achse – das gleiche Prinzip, das die Fabrik bei der Konstruktion des Autos verwendet hat.
Was macht ein nabenzentrischer Abstandshalter?
Mithilfe einer maschinell bearbeiteten Lippe, die dem Nabendurchmesser entspricht, wird das Rad auf der Nabe des Fahrzeugs zentriert, und die Nabe kann dann die Last tragen. Dadurch bleibt das Rad rund laufen, sodass die Bolzen nur klemmen – sie müssen das Rad nicht fixieren oder sein Gewicht halten.
Ein nasenzentrischer Abstandshalter lässt diese Lippe weg. Seine Mittelbohrung ist bewusst überdimensioniert, sodass ein Teil in eine ganze Reihe von Fahrzeugen passt – praktisch für einen Händler, der eine einzelne SKU möchte, die sich bewegen lässt, weniger praktisch für jemanden, der ein Wackeln jagt. Da es keine Lippe zum Fixieren des Rades gibt, erfolgt die Zentrierung auf die Radmuttern. Beim Festziehen ziehen ihre konischen Sitze das Rad in Position. Machen Sie es perfekt und es stimmt; Machen Sie es leicht uneben und das Rad dreht sich um Haaresbreite von der Achse.
Ist ein ösenzentrierter Abstandshalter schlecht?
Nicht von alleine. Ein nasenzentrischer Abstandshalter ist vielseitiger, da seine übergroße Bohrung für viele Fahrzeuge geeignet ist. Der Nachteil besteht darin, dass die Radmuttern für die Zentrierung sorgen müssen, sodass die Montagegenauigkeit empfindlicher ist – und es wahrscheinlicher zu Vibrationen kommt, wenn das Rad auch nur geringfügig außermittig sitzt.
Hier ist das Kopf-an-Kopf-Rennen. Beachten Sie das Muster in der letzten Spalte: Bei einem Hub-zentrierten Setup leistet die Hardware weniger Arbeit, und Hardware, die weniger Arbeit leistet, hält länger.
| Verhalten | Hubzentriert | Lug-zentriert | Was es bedeutet |
|---|---|---|---|
| Radzentrierung | Die Nabenlippe fixiert das Rad mechanisch | Radmuttern ziehen das Rad an seinen Platz | Hub-zentriert macht Installationsrätsel überflüssig |
| Pfad laden | Von der Nabe getragenes Gewicht | Das Gewicht ruht auf den Stollen | Die Nabenzentrierung schont die Stehbolzen |
| Hengststress | Scherbeanspruchung ausgelegt | Bolzen unterliegen Scher- und Klemmbelastung | Weniger Probleme mit der Bolzenermüdung im Laufe der Zeit |
| Vibration bei hoher Geschwindigkeit | Niedrig, wenn Bohrung zur Nabe passt | Höheres Risiko von Straßenflattern | Durch die Neuausrichtung wird ein Zentrierfehler nicht behoben |
| Flexibilität bei der Ausstattung | Ein Teil pro Nabengröße | Ein Teil deckt viele Fahrzeuge ab | Lug-zentrierte Gewinne nur auf Inventar |
Das ist der Teil, den die Leute falsch machen. Radmuttern festklemmen – das ist ihre Aufgabe. Sie drücken das Rad mit einer bestimmten Spannung gegen die Nabenfläche. Sie waren nie dazu gedacht, das Rad seitlich zu positionieren.[2]Bei einer korrekten Nabenzentrierung übernimmt die Nabennabe die Positionierung, und zwar jedes Mal, wenn Sie das Rad montieren. Wenn Sie diese Lippe wegnehmen, müssen Sie sich auf fünf oder sechs Gewindebefestigungen einigen, wo sich die Mitte befindet. Normalerweise kommen sie sich nahe. „Nah“ ist das, was Sie bei Autobahngeschwindigkeit am Lenkrad spüren.
Bei einem nabenzentrierten Aufbau lastet das Gewicht des Fahrzeugs über die Mittellippe auf der Nabe. Den Bolzen bleibt eine saubere Arbeit überlassen: Klemmen. Bei einem ösenzentrierten Aufbau ruht dieses Gewicht auf den Stehbolzen selbst und fügt zusätzlich zu der Klemmung, die sie bereits übernehmen, eine Scherlast hinzu. Branchenspezifische Montageanleitungen bringen es auf den Punkt: Eine wirklich nabenzentrierte Halterung sorgt dafür, dass die Nabe die Vibrationen und seitlichen Kräfte absorbiert, die andernfalls direkt in Ihre Radbolzen eingeleitet würden.[3]Das ist der Unterschied zwischen Spikes, die wie neu aussehen, und Spikes, die im Laufe einiger intensiver Jahre hart im Einsatz sind.
Wenn ein Distanzstück, das nabenzentriert sein sollte, nicht zur Nabe passt, entsteht eine Vibration, die sich bei etwa 60–70 Meilen pro Stunde bemerkbar macht und jede Neuauswuchtung ignoriert. Wir haben dies vielen Händlern telefonisch erklärt: Die Reifenwerkstatt schwört, dass die Räder ausgewuchtet sind, und das stimmt – das Rad ist einfach nicht zentriert. Befestigen Sie die Zentrierung und die Unterlegblätter. Aus diesem Grund ist die Nabenbohrung die erste Zahl, die wir auf jedem Einbauschein überprüfen.
Sind nabenzentrische Abstandshalter sicherer als ösenzentrierte Abstandshalter?
Ja, im Allgemeinen. Nabenzentrische Distanzstücke sorgen dafür, dass die Nabe die Last trägt und das Rad zentriert, was die Bolzenbelastung und Vibrationen verringert – der Grund, warum OEM-Ingenieure und Rennteams standardmäßig auf nabenzentrierte Distanzscheiben setzen. Ein nasenzentrierter Abstandshalter kann immer noch sicher sein, aber nur mit passenden Nabenringen und sorgfältig geprüftem Drehmoment.
Wir werden nicht so tun, als wären Teile, die sich auf die Laschen konzentrieren, eine Todesfalle – viele Leute betreiben sie jahrelang ohne Drama. Aber wenn man die beiden auf einer Konstruktionsbank anordnet, gewinnt die Nabenzentrierung bei den Dingen, die für die Sicherheit wichtig sind: Die Last geht dorthin, wo das Auto sie tragen soll, das Rad zentriert sich jedes Mal auf die gleiche Weise, und die Stehbolzen müssen nicht als Fixierstifte dienen. Wenn bei einem ösenzentrierten Aufbau ein Fehler auftritt, beginnt er normalerweise mit einem Zentrierfehler, den niemand bemerkt hat und der sich in Vibrationen verwandelt, die mit der Zeit die Hardware lockern. Die Kette ist vermeidbar. Es braucht nur das richtige Teil und eine ehrliche Installation. Die Zentrierung ist nur eines der vier Dinge, die darüber entscheidenSpurverbreiterungen sind sicher– Material, Gewindeeingriff und Drehmoment ergänzen den Rest.
Hier ist die Nuance, die die meisten Vergleichsseiten überspringen. Stollenzentriert ist nicht automatisch falsch – manchmal ist es die einzig praktische Option. Offroad- und Universalräder werden oft absichtlich mit übergroßen Bohrungen ausgeliefert, sodass ein Design für eine ganze LKW-Flotte geeignet ist.[1]Dadurch sind sie standardmäßig stollenzentriert und können bei sorgfältiger Montage sicher laufen.
Die Lösung, wenn Sie sie brauchen, ist aNabenzentrischer Ring. Es handelt sich um einen Präzisionsring, der die Lücke zwischen der übergroßen Bohrung des Rads und Ihrer kleineren Nabe füllt und die Zentrieraufgabe wieder an die Nabe übergibt, wo sie hingehört. Passen Sie den Ring genau an Ihre Nabe an – eine Honda Civic Si-Nabe hat einen Durchmesser von etwa 64,1 mm, ein BMW 3er (E90/F30) etwa 72,6 mm – und ein Rad mit ösenzentrierter Radnabe verhält sich wie ein nabenzentriertes Rad.[2]Für die meisten Käufer ist unser Rat jedoch einfacher: Bestellen Sie aNabenzentrierter AbstandshalterSchneiden Sie zunächst für Ihr Auto zu und überspringen Sie den zusätzlichen Teil.
Gehen Sie diese Liste durch, bevor Sie bestellen. Damit entfällt das Rätselraten für einen Händler, der Teile auf Lager hat, oder für eine Werkstatt, die diese einbaut:
Bei einem nabenzentrischen Distanzstück ist eine Lippe an Ihrer Nabe angebracht, sodass die Nabe das Rad zentriert und die Last trägt. Ein radzentrierter Distanzring hat eine übergroße Bohrung ohne Lippe, sodass stattdessen die Radmuttern das Rad zentrieren. Der erste ist präziser; die zweite ist universeller.
Sie können. Da die Radmuttern für die Zentrierung sorgen, kann selbst ein kleiner Unterschied beim Anziehen dazu führen, dass das Rad leicht aus der Achse gerät, was sich als Schwanken bei der Autobahngeschwindigkeit bemerkbar macht. Passende Nabenringe und ein sorgfältiges, gleichmäßiges Drehmoment bringen einen ösenzentrierten Aufbau wieder in Einklang.
Eigentlich ja. Ein nabenzentrischer Ring füllt die Lücke zwischen der übergroßen Bohrung und Ihrer Nabe, sodass die Nabe die Zentrierung übernimmt. Passen Sie den Ring genau an Ihren Nabendurchmesser an, und ein ösenzentrisches Teil verhält sich ähnlich wie ein speziell angefertigtes nabenzentrisches Teil.
Für tägliche Fahrten, Autobahnkilometer und Abschleppen, ja. Die nabenzentrische Montage hält das Rad in der Spur und entlastet die Bolzen von der Scherbelastung, weshalb sie bei OEM- und Rennsportanwendungen zum Einsatz kommt. Die Hauptkosten bestehen darin, dass jedes Teil für eine Nabengröße zugeschnitten wird und nicht alles passt.
Meistens geht es um die Zentrierung, nicht um das Gleichgewicht. Wenn der Abstandshalter das Rad nicht auf der Nabe fixiert, läuft das Rad leicht außermittig und kann durch erneutes Auswuchten nicht behoben werden. Überprüfen Sie, ob die Bohrung des Distanzstücks zu Ihrer Nabe passt und dass die Passflächen beim Einbau sauber waren.
Beides, für unterschiedliche Käufer. Nabenzentrische Distanzstücke, pro Plattform zugeschnitten, sind die sichere Empfehlung für den fahrzeugspezifischen Verkauf. Eine universelle, ösenzentrierte Linie sowie eine Reihe von Nabenringen decken Käufer ab, die ein Teil für mehrere Autos benötigen. Wir liefern beides unter OEM/ODM.
Das Endergebnis
Nabenzentriert verlagert die Last und die Zentrierung auf die Nabe, wo das Auto dafür gebaut wurde – sauberer, leiser und schonender für die Stehbolzen. Lug-Centric verdient seinen Platz bei universellen Ausstattungen, solange die Nabenringe und das Drehmoment richtig eingestellt sind. Wir schmieden und bearbeiten beides, je nach Plattform, gemäß IATF 16949.
Bei diesem Leitfaden handelt es sich um allgemeine Informationen. Nabenbohrung, Schraubenmuster, Gewindesteigung und Drehmoment müssen vor der Fahrt für Ihr spezifisches Fahrzeug und Ihre Hardware bestätigt werden. Schauen Sie im Zweifelsfall im Servicehandbuch des Fahrzeugs nach oder wenden Sie sich an eine qualifizierte Felgenwerkstatt.
